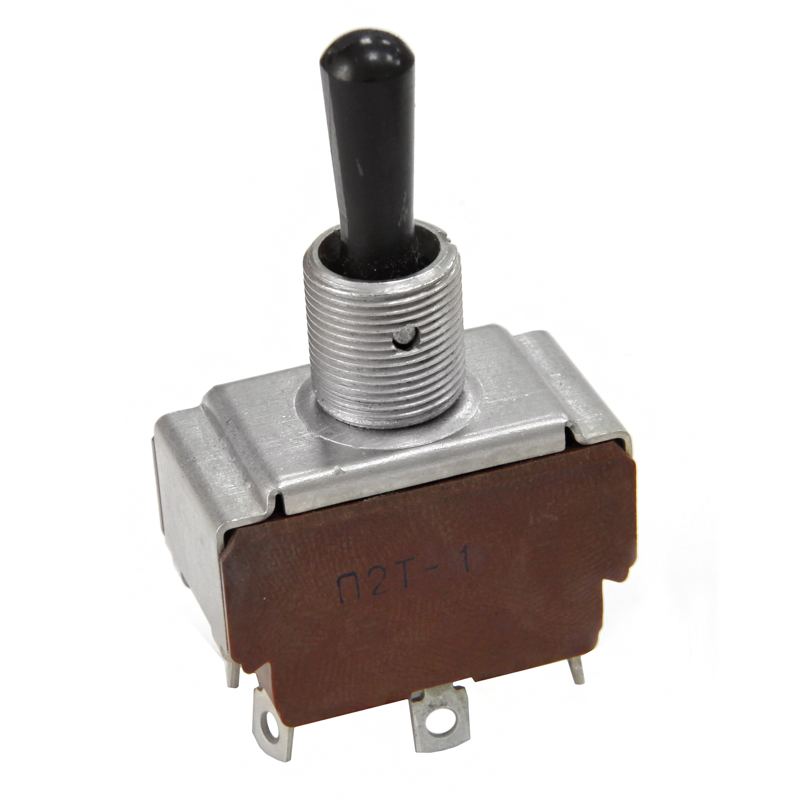

Двухполюсные тумблеры предназначены для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Климатическое исполнение В и УХЛ.
Усилие переключения – от 2,5 до 30 Н (от 0,25 до 3,0 кгс)
П2Т – обозначение типа тумблера;
цифра 1 – после дефиса – типономинал, определяющий электрическую схему и исполнение ручки (от 1 до 24; см. подробнее);
буква А – после точки – вариант исполнения с выводами в виде штекеров шириной 6,3 мм по ОСТ 37.003.032-88 (с обычными выводами – не указывается);
далее, при необходимости, маркируется климатическое исполнение В (УХЛ – не указывается). Например, тумблер П2Т-4В АГ0.360.406 ТУ;
АГ0.360.406 ТУ – номер технических условий (АГ0.360.406 ТУ – изделия с приемкой «СКК», ВТ0.360.002ТУ – изделия категории качества «ВП»)
Сопротивление электрического контакта:
– для изделий с приемкой «СКК» – не более 0,15 Ом;
– для изделий категории качества «ВП» – не более 0,01 Ом
Сопротивление изоляции – не менее 1 000 МОм
Электрическая прочность изоляции – 1 100 Вэфф
Диапазон рабочих температур – от минус 600С до +850С
Коммутируемый ток от 0,1 до 6,0 А при напряжении от 0,1 до 300 В
Количество коммутационных циклов – до 5 000
Срок сохраняемости изделий – 15 лет
