Выключатели кнопочные серии ВК-43-21 предназначены для коммутации электрических цепей управления переменного тока частотой 50 и 60 Гц напряжением до 660 В и постоянного тока напряжением до 440 В.
Выключатели применяются для комплектации панелей, пультов, шкафов управления в стационарных установках.
Структура условного обозначения

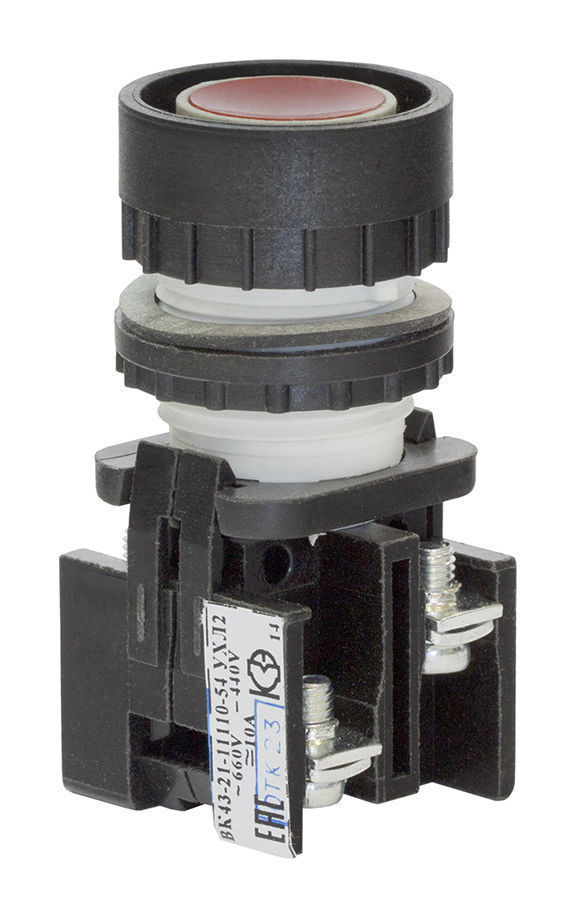

Выключатель кнопочный
1- Обозначение вида аппарата;
2- Условное обозначение номера серии;
3-Условное обозначение номинального тока: 21- 10А
4-Цифра.Обозначение числа замыкающих контактов:
0 - контакт отсутствует ; 1 -1 контакт; 2 -2 контакта; 3 -3 контакта;
5- Цифра. Обозначение числа размыкающих контактов :
0 - контакт отсутствует ; 1 -1 контакт; 2 -2 контакта; 3 -3 контакта;
6-Двузначное число . Условное обозначение управляющего элемента (привода) по виду основной детали:
13 – толкатель грибовидный 11 - толкатель цилиндрический;
7- Цифра . Условное обозначение наличие фиксации:
1 - фиксация кнопки имеется (без самовозврата); 0 - отсутствует (с самовозвратом);
8-Условное обозначение степени защиты со стороны привода по ГОСТ 14255-69: 54-IP 54;
9- Условное обозначение вида климатического исполнения по ГОCТ 15150-69: УХЛ2,Т2
Номинальное напряжение по изоляции: 660 В, 50 Гц. переменный ток;
