Разъединители предназначены для нечастых замыканий и размыканий электрических цепей переменного тока до 1000А, частотой 50Гц, напряжением до 660В при отключенной нагрузке и устанавливаются на щитах ЩО 70. Разъединители выпускаются однополюсного и трехполюсного исполнения с пополюсным отключением. Включение и отключение разъединителей осуществляется с помощью штанги. Контактные зажимы обеспечивают присоединение медных и алюминиевых шин.

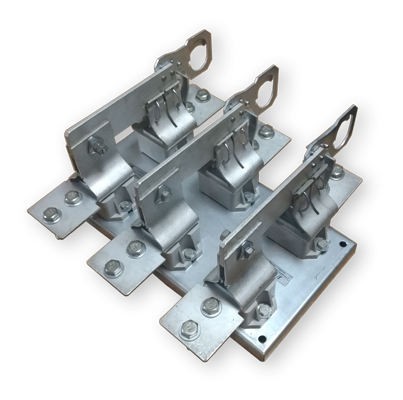

Трехполюсные разъединители представляют собой три однополюсных разъединителя, смонтированных на одной раме. Разъединитель состоит из стойки, контакта основания и соединяющего их контактного ножа.
В трехполюсном разъединителе нож удерживается во включенном состоянии за счет специального фиксатора.
Включение и выключение разъединителя осуществляется с помощью штанги.
Среднее значение температуры окружающего воздуха за 24 часа не более 35°С.
Относительная влажность воздуха не превышает 50% при температуре 40°С, и допускается ее увеличение при снижении температуры, например, 90% при 20°С.
Степень загрязнения окружающей среды - 3 по ГОСТ 50030.1
Группа условий эксплуатации аппаратов в части воздействия механических факторов внешней среды – М1 по ГОСТ 17516.1.
Нормальный режим работы - продолжительный.
Рабочее положение аппаратов при эксплуатации – вертикальное, отклонение в любую сторону не более 5°.
После монтажа разъединителя необходимо убедиться, что регулировка разъединителя не нарушена, при необходимости произвести дополнительное регулирование.
Транспортирование и хранение аппаратов допускается при температуре от -45°С, до + 55°С и на короткие периоды, не более 24 час., – до 70°С.
Обозначение модели:
Р Х1 Х2 У3
Р - рубильник
Х1 - обозначение номинального тока (4-400А; 6-630А; 10-1000А)
Х1 - количество полюсов 3 - 3
