Назначение:
Коробка алюминиевая взрывозащищенная серии В типа ККА-20(-25), КПА-20(-25), КТА-20(-25), КПДА-20(-25), КТДА-20(-25) предназначена для выполнения соединений и ответвлений проводов и кабелей с алюминиевыми и медными жилами в стальных водо-газопроводных трубах (по ГОСТ 3262) в электросетях переменного и постоянного тока с номинальным напряжением до 660В включительно, прокладываемых во взрывоопасных зонах всех классов.
Вид климатического исполнения коробки УХЛ1 по ГОСТ 15150.
Коробки ККА-20 (-25), КТА-20 (-25), КПА-20 (-25), КПДА-20 (-25), КТДА-20 (-25) выпускаются по техническим условиям ТУ 3464-020-01403993-95.
Основные технические характеристики:
Коробка типа ККА-20(-25),КПА-20(-25),КТА-20(-25),КПДА-20(-25), КТДА-20(-25) имеет взрывобезопасный уровень взрывозащиты с видом взрывозащиты «Взрывонепроницаемая оболочка» и соответствует требованиям ГОСТ Р 51330.0 и ГОСТ Р 51330.1 для электрооборудования группы II по ГОСТ Р 51330.0.

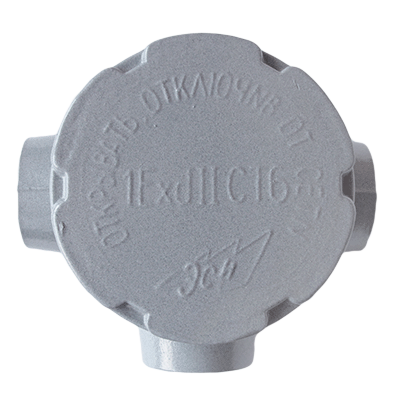

Коробка имеет свидетельство о взрывозащите № СТВ-039.02 в соответствие с имеющей место маркировкой 1ExdIICT6 по ГОСТ Р 51330.0-99, Сертификат Соответствия № РОСС RU.ГБ.04.В00733, а так же Разрешение Ростехнадзора России № РРС 00-24755 на применение настоящего изделия.
Коробка является взрывоустойчивой (выдерживает гидравлическое давление 1,5 Мпа в течение времени не менее 10Сек. В соответствии с ГОСТ Р 51330.1
Степень защиты оболочки коробки не менее IP54 по ГОСТ 14254.
Коробка сохраняет свои параметры в процессе эксплуатации транспортирования и хранения при воздействии климатических факторов внешней среды в соответствии с ГОСТ 15150 и ГОСТ 15543.1.
Масса коробки не превышает 0.8 Кг для 20 серии и 1Кг для 25 серии.
Присоединительное отверстие с условно-проходным диаметром 20 и 25.
Рабочий объем коробки не менее 210 куб.см для 20 серии и 310 куб.см для 25 серии .
Окраска произведена методом полимерно-порошкового покрытия.
Устройство состава изделия:
Коробка изготавливается из алюминиевых сплавов АК5М2, АК7, АК9М2 по ГОСТ 1583.

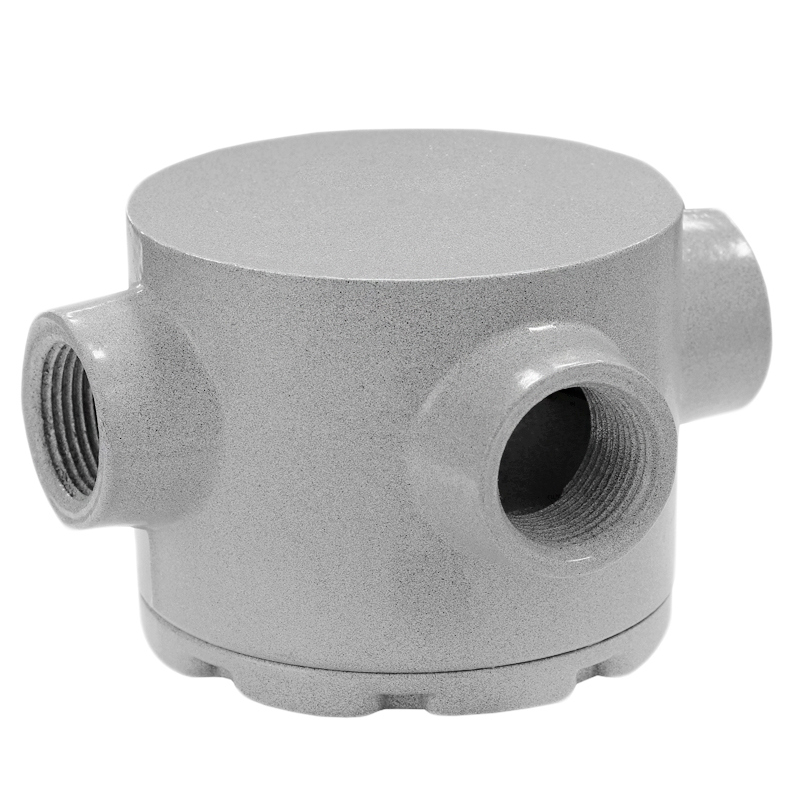

Коробка состоит из корпуса с патрубками для присоединения стальных водогазопроводных труб с проводами или кабелями и крышки присоединяющейся к корпусу на резьбе.
Взрывонепроницаемость коробки достигается применением взрывонепроницаемых резьбовых соединений.
Резьба трубная цилиндрическая по ГОСТ 6357 класса В
- для 20 серии диаметром G3/4” в патрубках и G 3” на корпусе и крышке коробки
- для 25 серии диаметром G 1” в патрубках и G 3,5” на корпусе и крышке коробки
