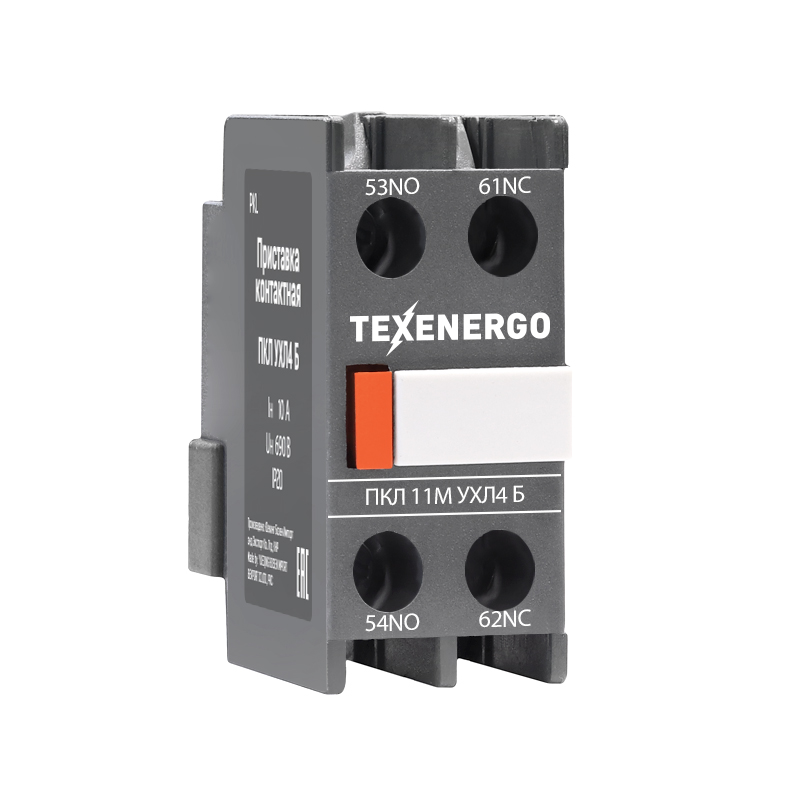

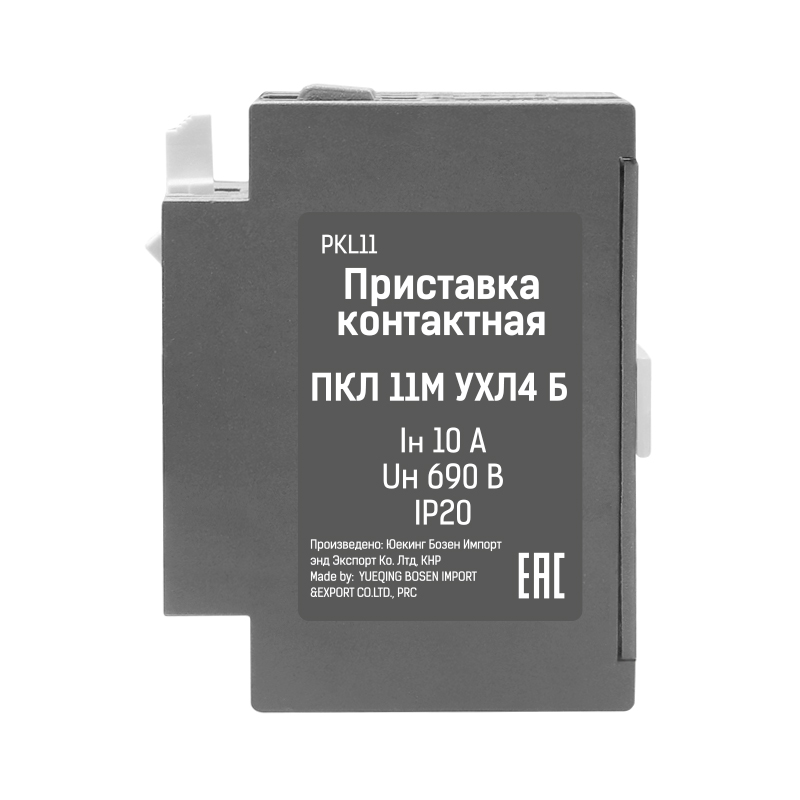

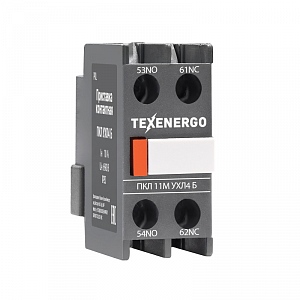

Приставки контактные ПКЛ, предназначены для увеличения количества вспомогательных контактов на электромагнитных пускателях типа ПМЛ, ПМ12 (2,3,4-величины), ПМ12EURO, КМИ, ПМ16, ПМУ и других серий.
Приставки разработаны с целью расширения возможностей использования электромагнитных контакторов и пускателей в различных производственных сферах, когда появляется необходимость увеличения цепей вторичной коммутации в системах автоматизации и дистанционного управления.
Приставки выпускаются с двумя или четырьмя мостиковыми контактами и различными схемами (комбинациями) замыкающих и размыкающих контактов.
Приставки фиксируются на пускателях с помощью специальных защелок.
Вспомогательные контакты используются в цепях управления и сигнализации.
Приставки ПКЛ производства TEXENERGO являются наиболее востребованным изделием на рынке и отличаются оптимальным сочетанием цены и качества. При этом, схема контактной группы 1з+1р - широко применяемый вариант.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:
ПКЛ ХХМ О4 Х ТЭ
- первая цифра в обозначении (количество замыкающих контактов);
- вторая цифра в обозначении (количество размыкающих контактов);
- буква М - IP20 (отсутствие буквы - IP00);
- климатическое исполнение (О) и категория размещения (4);
- исполнение по коммутационной износостойкости (А, Б).
Номинальное напряжение по изоляции - 660 В.
Номинальный ток контактов: 10 А.
Допускается применение приставок цепях управления с номинальным напряжением до 380 В переменного тока частоты 50, 60 Гц и 220 В постоянного тока.
Степень защиты IP20 по ГОСТ 14254-96.
Приставки предназначены для использования в следующих условиях:
• температура окружающей среды от -40 до +55°С;
• высота над уровнем моря не более 2000 м;
• условия эксплуатации М7 по ГОСТ 17516.1-90.
Габаритные размеры, мм- 24,1х48,3х38
Масса, кг, не более - 0,055
ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
СХЕМЫ ЭЛЕКТРИЧЕСКИЕ
| Сведения о суммарной массе драгоценных материалов в приставках | Серебро |
| ПКЛ-11А,ПКЛ-11МА,ПКЛ-20А,ПКЛ-20МА | 0,4242 г |
| ПКЛ-11Б,ПКЛ-11МБ,ПКЛ-20Б,ПКЛ-20МБ | 0,3318 г |
| ПКЛ-04А,ПКЛ-04МА,ПКЛ-22А,ПКЛ-22МА,ПКЛ-40А,ПКЛ-40МА | 0,8484 г |
| ПКЛ-04Б,ПКЛ-04МБ,ПКЛ-22Б,ПКЛ-22МБ,ПКЛ-40Б,ПКЛ-40МБ | 0,6635 г |
Сведения о суммарной массе цветных маталлов в
приставках | Медь и сплавы на медной основе |
| ПКЛ-11,ПКЛ-11М | 4,132 г |
| ПКЛ-20,ПКЛ-20М | 3,932 г |
| ПКЛ-04,ПКЛ-04М | 8,664 г |
| ПКЛ-22,ПКЛ-22М | 8,2642 г |
| ПКЛ-40,ПКЛ-40М | 7,864 г |
Внимание: характеристики товара, комплект поставки и
внешний вид могут быть изменены производителем без предварительного уведомления.
Указанная информация не является публичной офертой.
