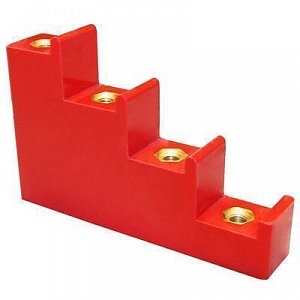

Изолятор CT2-403 "лесенка" 300А, 6кВ

Референс:

te00126532

Артикул:

СТ403

Рейтинг:

Наше производство - гарантия качества!

153.06a

В корзину

в наличии

Варианты доставки:

Расчет стоимости доставки

Условия доставки

Условиях самовывоза

Описание

Сертификаты

Публикации

Изоляторы шинные опорные СТ2-251 «Лесенка» применяются, как правило, для крепления токопроводящих шин переменного и постоянного тока в щитовом производстве, сборке электрических шкафов и при монтаже электрооборудования.

Основные технические характеристики:
- Рекомендуемый максимальный ток шины: до 300 А;
- Максимальное рабочее напряжение: до 1000 В;
- Напряжение изоляции: 6 кВ;
- Максимальное число токопроводящих шин: 4 шт.;

Изоляторы изготовлены из пластического материала с высокими диэлектрическими свойствами, высокой механической стойкостью к внешним воздействиям и возникающим динамическим усилиям при протекании токов короткого замыкания, большим пусковым токам по токопроводящим шинам. Шинный изолятор изготовлен монолитным с возможностью одновременного крепления до 5 шин, обладает удобством и надежностью монтажа и позволяет строго обеспечить необходимые изоляционные промежутки между шинами. При этом применение данного изолятора позоляет использовать для монтажа шин меньшую полезную площадь, за счет размещения шин в двух плоскостях - 2D, а значит, обеспечить меньшую глубину электрических шкафов, удобство и компактность размещения оборудования. А также создает привлекательный и технологичный вид шинопроводам.

Технические характеристики материала изолятора:

Плотность материала, г/см	1,75 – 1,95
Впитывание влаги, мг	менее 20
Усадка, %	менее 15
Изменение формы	при давлении 1,8 мПа и температура не ниже 250°С
Ударная вязкость, кДж/м²	более 25
Прочность на изгиб, мПа	более 123
Электрическое сопротивление, Ом	1 х 10¹²
Уровень горючести	абсолютно негорючий
Диэлектрические потери	менее 0,015

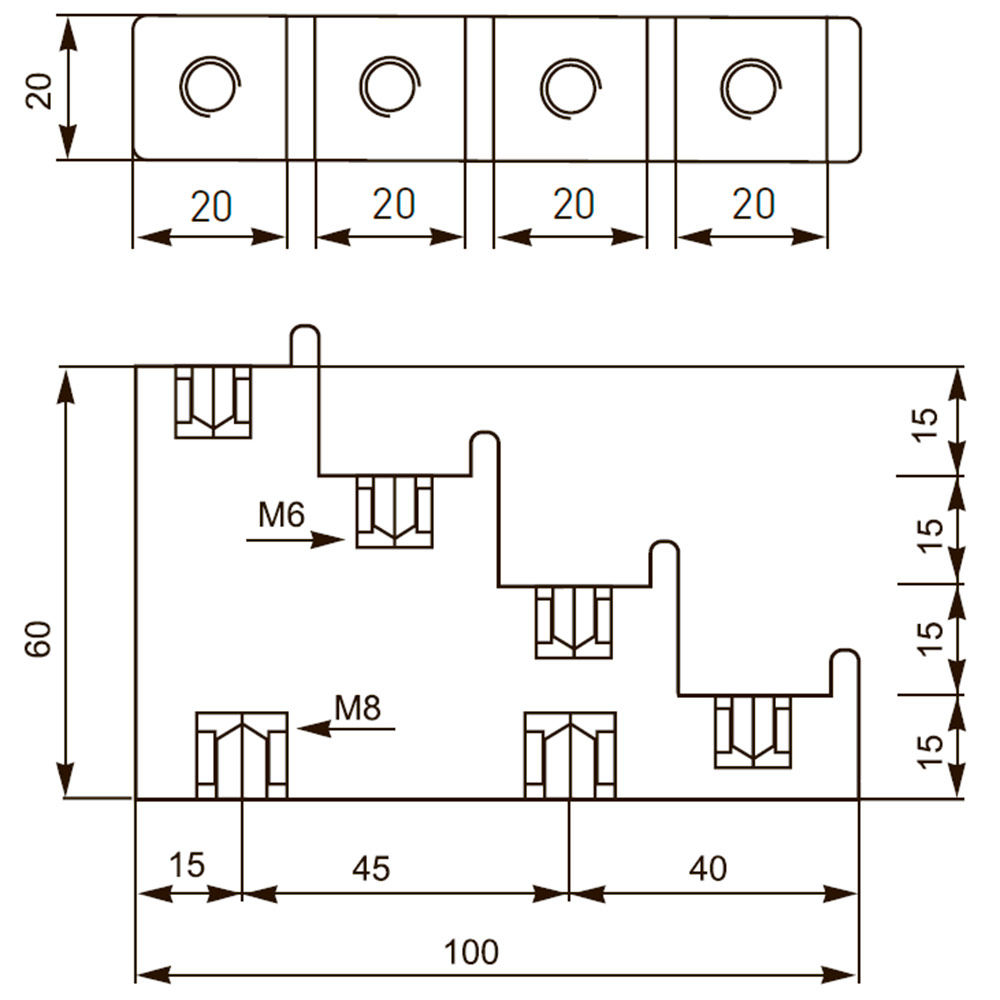

Габаритные и установочные размеры:

Рекомендуемые габаритные размеры медных шин прямоугольного сечения для шинных изоляторов «Лесенка»:

Наименование (со ссылкой в каталог)	Расстояние, мм
Наименование (со ссылкой в каталог)	Ширина, мм	Толщина, мм
Изолятор CT2-403 "лесенка" 300 А, 6 кВ	12....20	2....10
Изолятор CT2-301 "лесенка" 450 А, 9 кВ	12....30	2....12
Изолятор CT2-401 "лесенка" 600 А, 12 кВ	12....40	2....15
Изолятор CT2-402 "лесенка" 700 А, 18 кВ	12....30	2....15

Внимание: характеристики товара, комплект поставки и внешний вид могут быть изменены производителем без предварительного уведомления. Указанная информация не является публичной офертой.
