Назначение:
Посты предназначены для дистанционного управления электроприводами машин и механизмов в стационарных установках и на подвижных средствах наземного, морского транспорта, где они приводятся в действие вручную оператором, а также для сигнализации, связанной с названными электроприводами, либо другими электротехническими устройствами.
Посты предназначены для эксплуатации:
с маркировкой взрывозащиты РВ ExdI в угольных шахтах, опасных по газу и пыли;
с маркировкой взрывозащиты 1ExdIIАТ6, 1ExdIIВТ6, 1ExdIIСТ6, 2ExеdIIСТ6 - во взрывоопасных зонах производств, средств транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности.
Климатическое исполнение постов -ХЛ1, ОМ1, Т1, У5, Т5, по ГОСТ 15150-69. температура окружающего воздуха:
от минус 60°С до плюс 45°С для исполнения ХЛ1;
от минус 40°С до плюс 45°С для ОМ1;
от минус 10°С до плюс 45°С для Т1;
от минус 5°С до плюс 35°С для У5;
от плюс 1°С до плюс 35°С для Т5;
высота над уровнем моря не более 4300м;
относительная влажность воздуха до 98±2% при температуре плюс 35±2oС с конденсацией влаги;
степень защиты постов IP65 по ГОСТ 14254-96.
Конструкция :

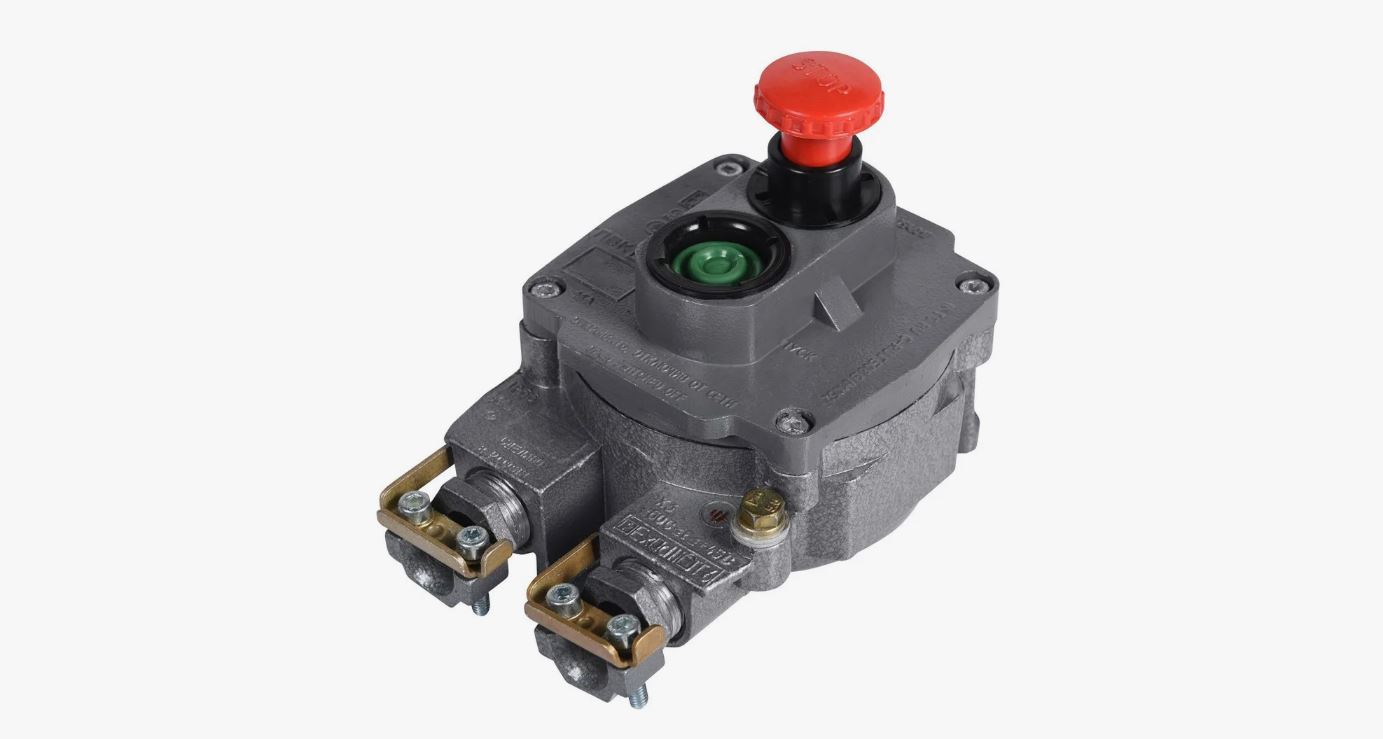

Взрывонепроницаемая металлическая оболочка поста ПВК состоит из корпуса и крышки. Внутри оболочки на крышку установлены один, два или три (соответственно для одно-, двух-, трехкнопочных постов) контактных блока, обеспечивающих коммутацию электрических цепей.
Привод кнопки "стоп" выполнен в грибовидной форме с самофиксацией. Основным исполнительным органом постов являются блоки контактные. Блоки имеют один размыкающий (Р) и один замыкающий (З) контакты. Контактные зажимы блоков допускают присоединение двух проводов сечением до 2,5 мм2 каждый или одного провода сечением до 4 мм
Масса постов, кг, не более 2.
Оболочки постов ПВК 15; 25; 35 должны изготавливаться из пластмасс, для остальных - из алюминиевого сплава.
Расшифровка аббревиатуры:
ПВК - Х1Х2Х3Х4
П - Пост управления
В - Взрывозащищенный
К - Кнопочный
Х1 - Исполнение по количеству толкателей: 1 или 2 или 3
Х2 - Исполнение с маркировкой взрывозащиты:
-РВ ExdI;
-1ExdIIВТ6;
-1ExdIIСТ6;
-2ExеdIIСТ6;
-2ExеdIIСТ6 (для ПВК-15, ПВК-25, ПВК-35);
-1ExdIIАТ6
Х3 - Климатическое исполнение: У, ХЛ, ОМ или Т по ГОСТ 15150-69
Х4 - Категория размещения: 1 или 5 по ГОСТ 15150-69
