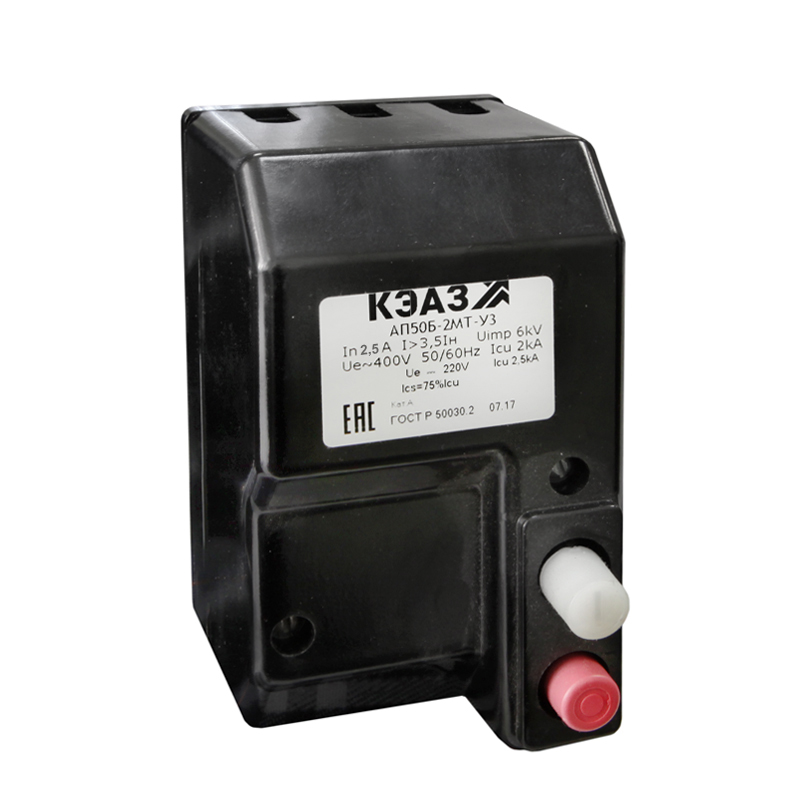

Автоматические выключатели серии АП50Б предназначены для проведения тока в нормальном режиме и отключения тока при перегрузках и коротких замыканиях, а также для оперативных включений и отключений электрических цепей.
Используются для защиты потребителей в составе аппаратуры распределения: в жилых, общественных зданиях и в НКУ промышленного применения, с цепями переменного тока от 1,6 А до 63 А при напряжении до 400 В с частотой 50 и 60 Гц, а также в цепях постоянного тока от 1,6 А до 63 А с напряжением до 220 В.
Преимущества выключателей АП50Б:
· повышенная степень защиты контактов;
· возможность подключения проводников без использования кабельных наконечников;
· регулировка тепловых расцепителей;
· независимый расцепитель;
· макс. расцепитель тока в нулевом проводе;
· расцепитель цепи управления;
· дополнительная оболочка (степень защиты IP54).
Отличительные особенности выключателей АП50Б:
· наличие на корпусе кнопок «включено - отключено»;
· большое количество уникальных типоисполнений;
· наличие только у выключателей АП50Б уставки 3,5 In рекомендует их к применению для защиты цепей, в которых возможны токи короткого замыкания низкого уровня (цепи управления, сигнализации, токоприемники малой мощности, удаленные от источников тока и т.п.).
Автоматические выключатели АП-50 изготавливают:
двухполюсные на поминальное напряжение переменного тока до 400 В при частоте 50 и 60 Гц и постоянного тока до 220 В и трехполюсные — на номинальное напряжение переменного тока до 500 В;
на номинальные токи фазных расцепителей максимального тока: 1,6; 2,5; 4; 6.4; 10; 16; 25; 40; 50 А; 63А.
по наличию фазных расцепителей максимального тока: с тепловыми и электромагнитными расцепителями, только с тепловыми расцепителями, только с электромагнитными расцепителями, без расцепителей - неавтоматические выключатели на номинальный ток 50 А;
с токами отсечки электромагнитных расцепителей- 3,5 Iн, 8 Iн, 11 Iн.
по наличию расцепителя максимального тока в нулевом проводе: без расцепителя — к нулевом проводе, с расцепителем в нулевом проводе.
Автоматы с расцепителем максимального тока в нулевом проводе изготавливают, начиная с поминального тока фазных расцепителей 16 А. Ток продолжительного режима расцепителя в нулевом проводе не должен превышать 60% от номинального тока фазы;
по наличию расцепителей минимального напряжения 110; 127; 220; 380; 400и 415 В переменного тока при частоте 50 Гц с возможностью включения катушки расцепителя для питания от постороннего источника;
без расцепителя минимального напряжения, с расцепителем минимального напряжения;
по наличию и роду блок-контактов: без блок-контактов, с одним переключающим, с двумя переключающими; открытого исполнения в пластмассовом корпусе и пыленепроницаемого исполнения в дополнительной металлической оболочке.
Структура условного обозначения АП50 - 3МТХХХХ:
АП50 - серия выключателя;
3 - количество максимальных расцепителей тока: 3;
МТ - максимальные расцепители тока:
МТ - электромагнитные и тепловые;
X - дополнительные расцепители:
Н - минимальный расцепитель напряжения;
Д - независимый расцепитель напряжения;
О - максимальный расцепитель тока в нулевом проводе;
ХХ - климатическое исполнение и категория размещения: выключателей в пластмассовой оболочке - УЗ, ТЗ, ХЛ5;
выключателей в металлической оболочке со степенью защиты IP54 по ГОСТ-У2, Т2, ХЛ5;
Х - номинальный ток максимальных расцепителей тока: 1 - 1,6; 2,5; 4,0А; 2 - 6,3; 10,0; 16,0А; 3 - 25,0; 40,0; 50,0; 63,0А.
Автоматический выключатель АП-50 состоит из следующих основных узлов: механизма управления. контактной системы, дугогасительного устройства, расцепителей максимального тока.
