Назначение:
Корпуса ЩО предназначены для дальнейшей сборки распределительных
щитов напряжением 0,4 кВ, током до 2500 А. Каркасы ЩО-70 можно объединять в линейку, образуя единую схему распределительного щита.
Особенности конструкции:
Однодверные, без задней стенки, без торцевых панелей.

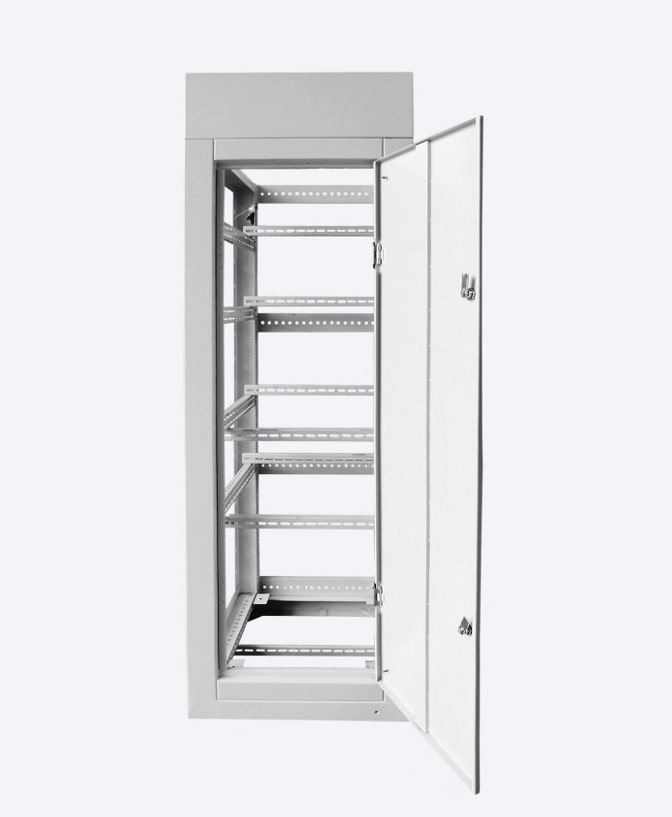

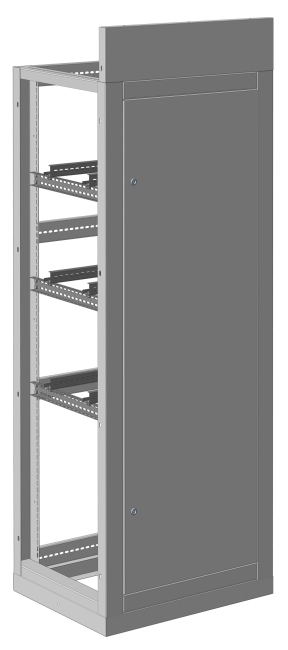

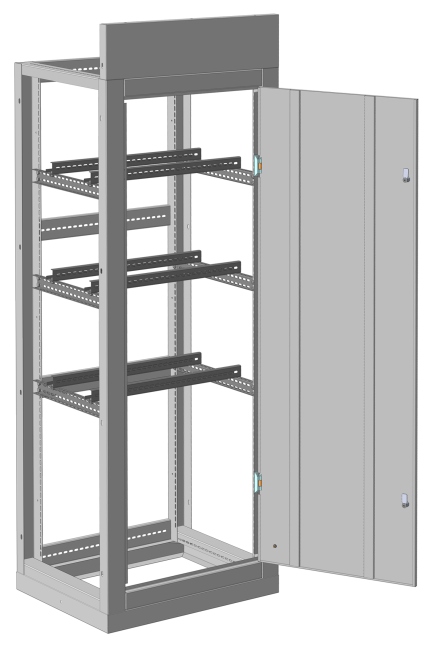

Корпус ЩО-70 представляет собой однодверную сварную конструкцию из сложных профилей, без задней стенки, без торцевых панелей. Толщина металла каркаса от 1,5 до 2 мм. Толщина металла двери – 1мм. Сложная конструкция профилей обеспечивает отличную прочность и жесткость. Каркасы шкафов распределительных силовых поставляются в собранном виде, что позволяет снизить затраты времени на монтаж. Отдельно поставляются торцевые панели, задние стенки, крыши.
По предоставленным чертежам, на фасадной стороне распределительного шкафа, возможно нанесение отверстий, предусмотренных под ручку управления рубильником.
Условные обозначения
Корпус ЩО-70
Щ – щит
О – одностороннего обслуживания
70 – номер типовой электрической схемы
Комплектация:
-замки - 2шт.
-панель приборов - 1шт. (в высоту корпуса входит панель приборов, т.е. общая высота корпуса 2200, панель приборов 200, сам корпус 2000)
-швеллер боковой (оц.) - 6шт.
-уголок перфорированный монтажный (оц.) - 6шт.
Внимание: характеристики товара, комплект поставки и
внешний вид могут быть изменены производителем без предварительного уведомления.
Указанная информация не является публичной офертой.
