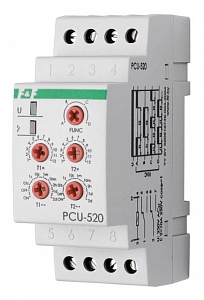

Многофункциональное реле времени PCU-520 предназначено для включения/выключения потребителей в системах промышленной и бытовой автоматики: в вентиляционных, отопительных, осветительных и т.п. на заданный отрезок времени.
Принцип работы:
Задержка выключения на время t (А)
После подачи напряжения питания контакты исполнительного реле переключаются в позиции 1-6 и 2-7 на время t1, по истечении которого контакты возвращаются в положения 1-5 и 2-8 на время t2. Затем контакты снова переключаются в по-ложения 1-6 и 2-7.
Задержка включения (В)
После подачи напряжения питания контакты исполнительного реле остаются в исходных положениях — 1-5 и 2-8. По истечении времени t1 контакты переключаются в позиции 1-6 и 2-7 на время t2, затем возвращаются в позиции 1-5 и 2-8.
Циклическая работа с задержкой выключения (С)
После подачи напряжения питания контакты исполнительного реле переключаются в положения 1-5 и 2-7, по истечении выдержки времени t1 контакты возвращаются в положения 1-6, 2-8 на время t2, после чего циклы повторяются до отключения питания.
Циклическая работа с задержкой включения (D)
Работа начинается с задержки включения реле на время t1, затем циклическая работа происходит
