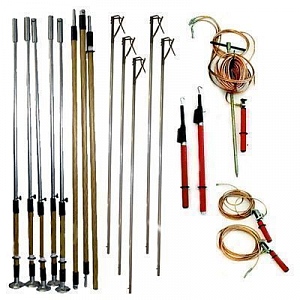

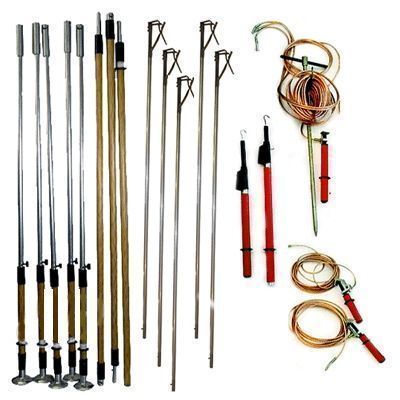

Комплект штанг для заземления ВЛ 0,4-10 кВ КШЗУ-0,4-10 предназначен для заземления проводов отключенных ВЛ напряжением 0,4-10 кВ непосредственно с поверхности земли, а с указателями напряжения также для проверки наличия или отсутсвия напряжения на воздушных линиях, при температуре от -45°С до +45°С и
Относительной влажности воздуха не выше 80% при 20°С.
- Номинальное напряжение заземляемых ВЛ, кВ - 0,4 – 10
-
Общая длина заземляющей штанги, мм - 8000
-
Общая длина изолирующих секций, мм - 5000
-
Сечение заземляющего провода, мм² - 16 ; 25
-
Длина 3-х лучевого заземляющего провода (S=25 mm²), м - 8 х 3
- Длина провода струбцины (S=25 mm²), м - 4,0
- Длина заземляющего провода (S=16 mm²), м - 8
- Ток ;термической стойкости металлической штанги с заземляющим спуском(S=25мм2) в течении 3 сек. кА - 3,6
- Ток электродинамической стойкости, кА - 22
- Ток термической стойкости металлической штанги
-
с заземляющим спуском (S=16мм2) ) в течении 3 сек. кА - 2,3
- Ток электродинамической стойкости, кА - 14
- Размеры заземляющего электрода, мм - 30х200х1100
- Транспортная длина, мм, не более - 1700
- Масса заземляющего электрода с кабелем, кг, не более - 13
- Масса комплекта штанг, кг, не более - 18
Внимание: характеристики товара, комплект поставки и
внешний вид могут быть изменены производителем без предварительного уведомления.
Указанная информация не является публичной офертой.
