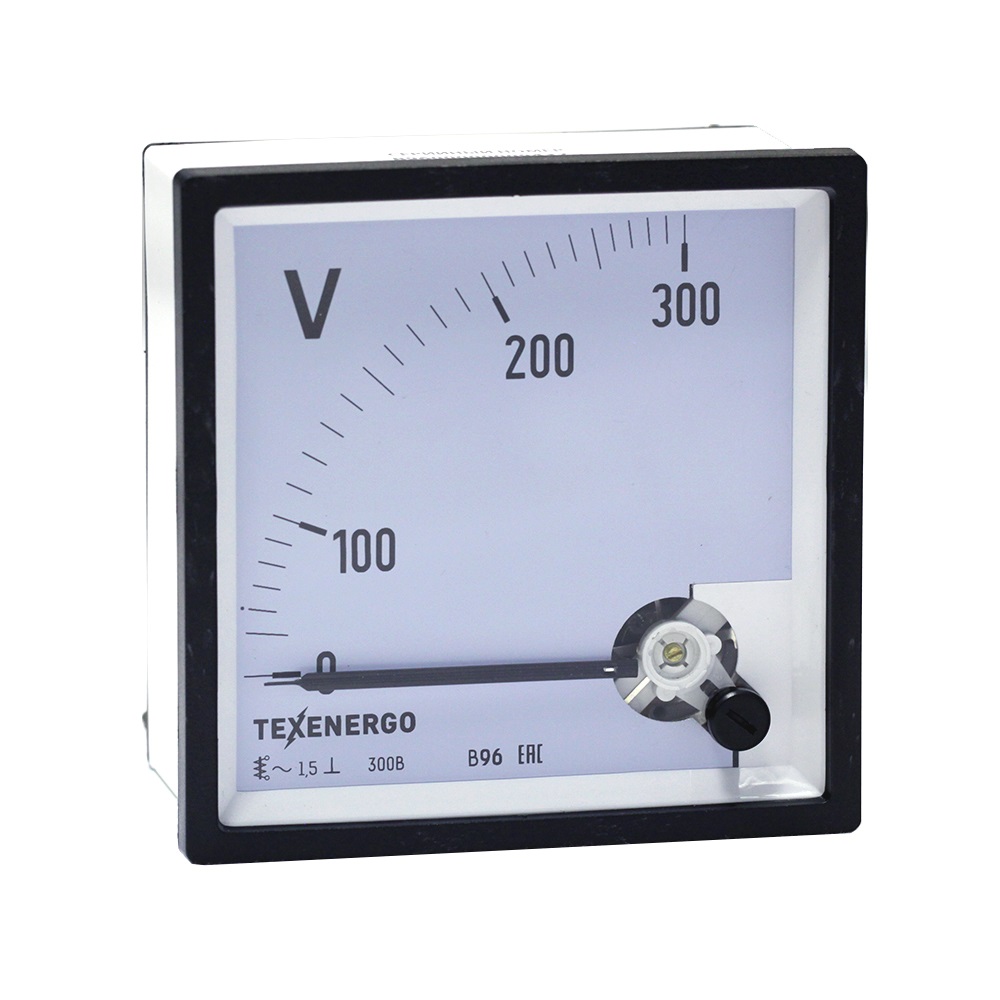

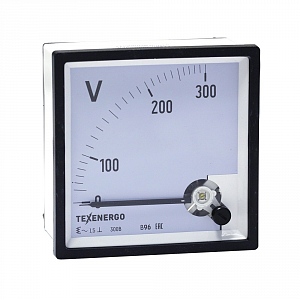

Вольтметр типа В96 – электроизмерительный аналоговый прибор непосредственного отсчета для определения напряжения в электрических цепях.
Прибор включается параллельно в цепь нагрузки или через измерительный трансформатор напряжения.
Прибор предназначен для стационарной установки и является показывающим средством измерения.
Каждый вольтметр имеет обозначения, которые наносят на корпус, шкалу и у клемм.
Вольтметры являются приборами электромагнитной системы с подвижной частью на кернах и подпятниках.
Принцип действия приборов электромагнитной системы основан на взаимодействии магнитного поля измеряемого тока (тока, проходящего через неподвижную катушку) с подвижным сердечником из ферромагнитного материала.
Приборы имеют отсчетное устройство в виде равномерной или неравномерной квадрантной шкалы (движение стрелки по ходу часов с углом отклонения 90 градусов) с нулевой отметки на краю диапазона измерений и стрелочного указателя ножевого типа. Корректор нуля механический.
Конструктивно приборы выполнены в диэлектрических пластиковых корпусах, защищающих измерительный механизм от повреждений и загрязнений.
Обозначение измеряемой величины.
Его указывают на шкале в виде единиц измерения, в которых градуирован прибор. Например, V (вольт). По наименованию единицы измеряемой величины дается наименование прибора.
Класс точности указывается в виде числа, которое наносится на шкалу прибора- 1.5
Приборы для измерения переменного напряжения в цепях на шкале имеют обозначение: ~.
Приборы работают в диапазоне нормальных частот от 45Hz до 65Hz.
Рабочее положение прибора: ┴ - вертикальное.
Испытательное напряжение изоляции – 2кВ.
