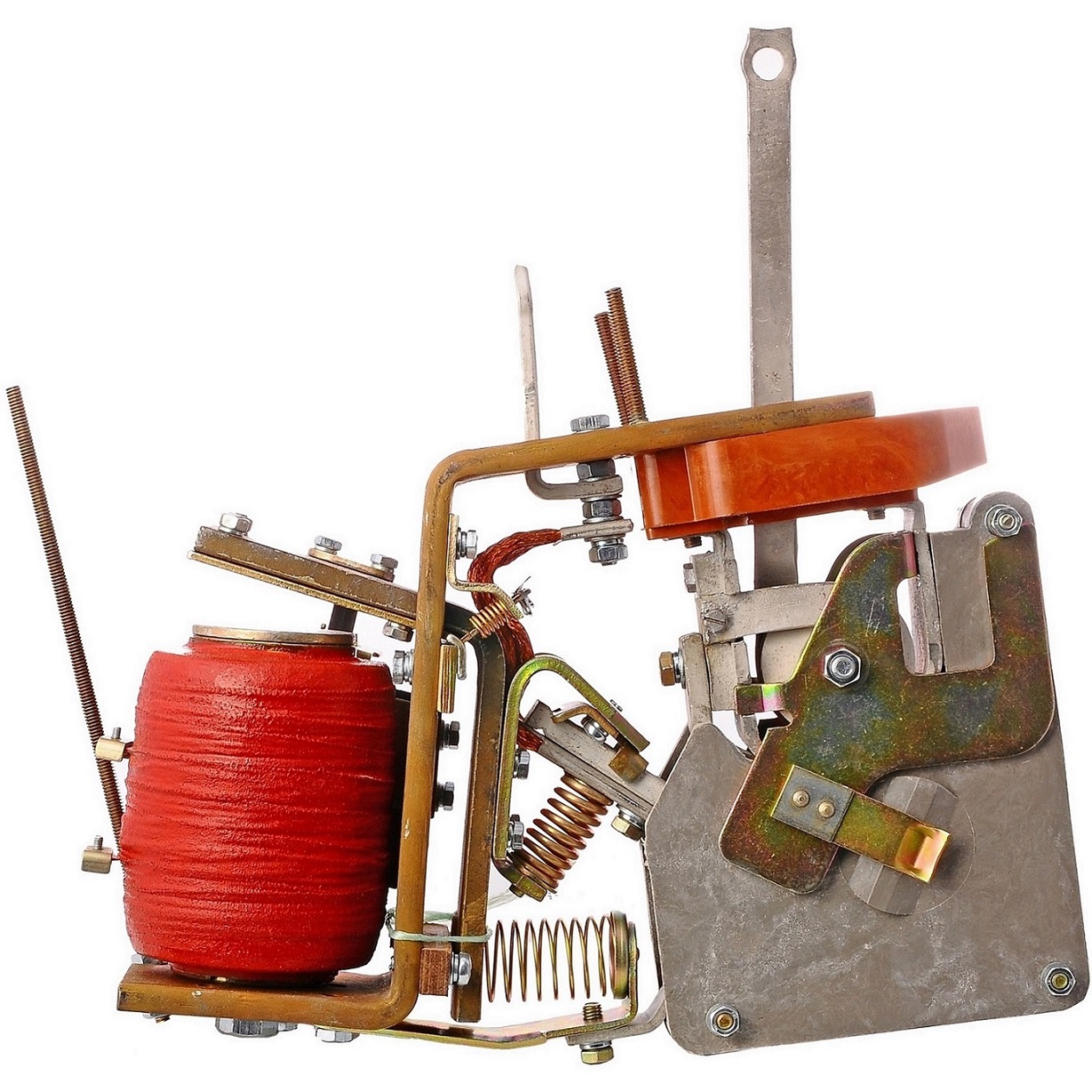

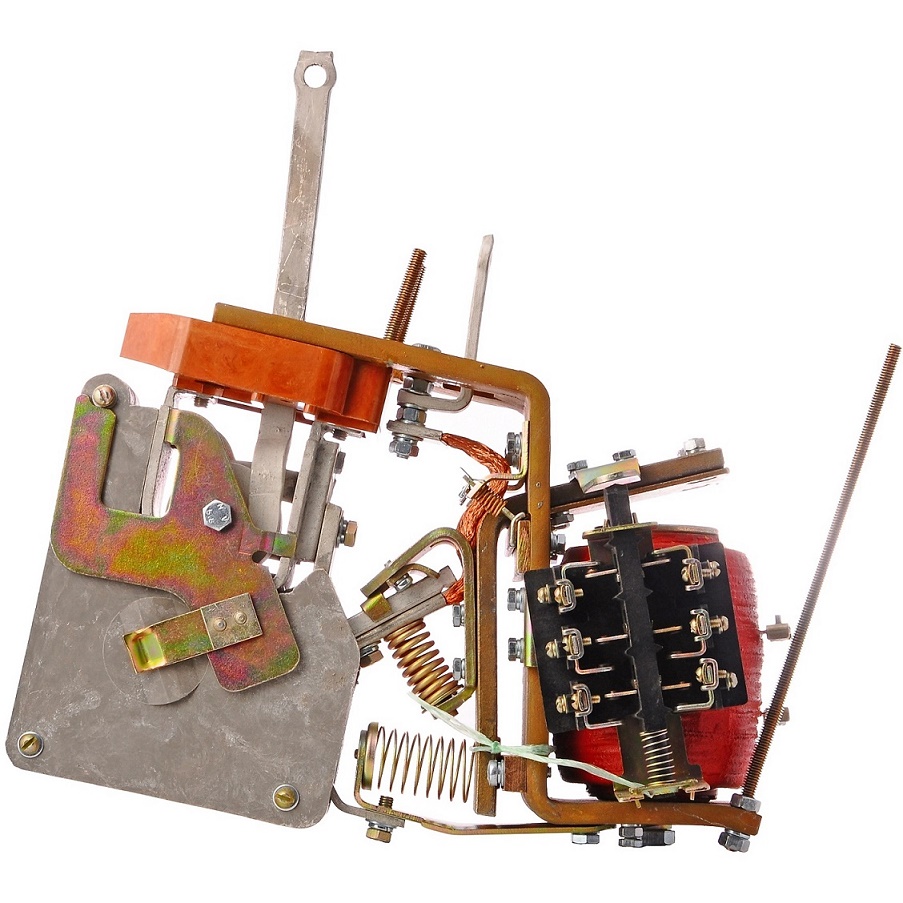

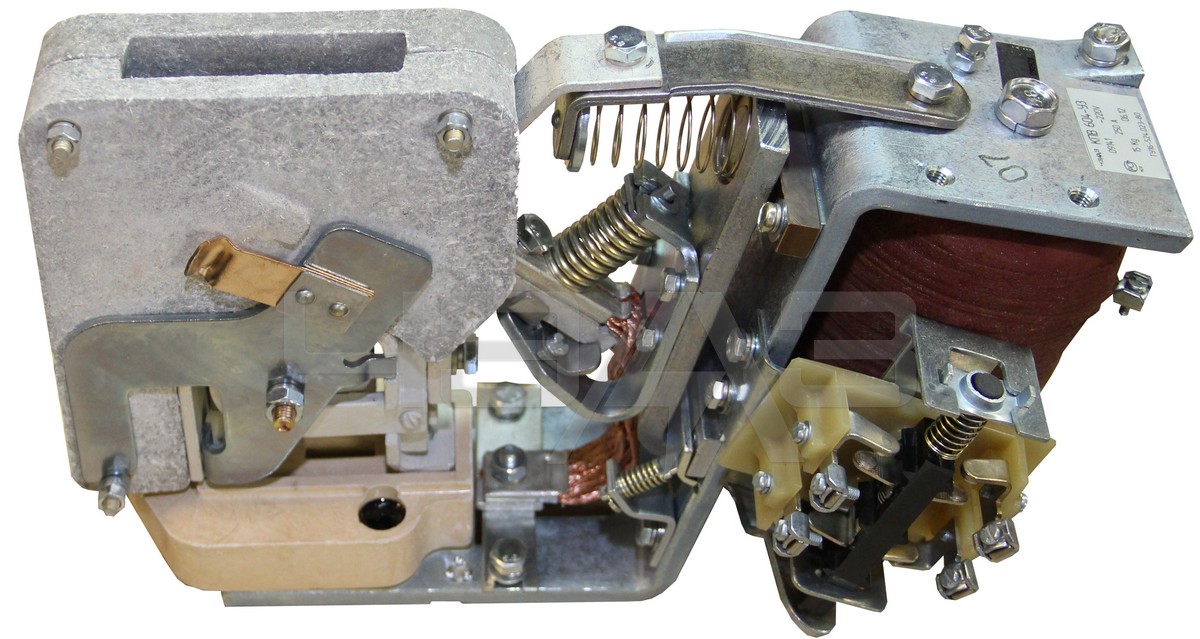

Контактор КПВ 604 предназначен для включения и отключения электрических цепей в стационарных установках в основном для управления электродвигателями постоянного тока и применяются в качестве линейных контакторов, реверсирующих контакторов, контакторов ускорения и др.
Контактор КПВ 604 изготавливается без плит и допускает установку как на изоляционных или металлических заземленных панелях, так и на рейках.
Контактор КПВ 604 пригоден для работы в продолжительном, прерывисто-продолжительном, кратковременном и повторно-кратковременном режимах. Допускают до 1200 включений в час.
Технические характеристики КПВ 604:
Номинальное напряжение: 220В
Номинальный ток: 250А
Номинальное напряжение катушки управления (постоянного тока): 110В
Мощность катушки: 50 Вт
Время срабатывания:
- втягивания: 0,28 сек.
- отпадания: 0,12 сек.
Число полюсов: 1
Количество главных контактов: 1з
Количество дополнительных контактов: 3 н.р. + 3 н.з.
Присоединение внешних проводников: переднее и заднее.
Коммутационная износостойкость: 0,2 млн. циклов ВО.
Механическая износостойкость: 10,0 млн. циклов ВО.
Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями: IР00
Климатическое исполнение: У3, УХЛ3
Режим работы: повторно- кратковременный ПВ 40%, ПВ 100%
Категории применения: ДС-3
Примечание:
*Х - контакторы могут быть исполнены при других напряжениях втягивающих катушек по согласованию с производителем.
По заказу контакторы комплектуются контактами с серебряными контактными площадками ( ПВ 100% ).
Для работы в продолжительном режиме (не отключаясь в течение 8 и более часов) контакторы должны иметь контакты с контактными площадками из серебра. Не рекомендуется использовать контакты с серебряными вставками при режимах с частыми срабатываниями.
Контактная группа контактора КПВ спроектирована таким образом, чтобы:
подвижный контакт имел возможность поворачиваться в месте крепления («перекатывался» по стационарному контакту);
исключались сильные вибрации в процессе включения (предварительное усилие развивает пружина);
электрическая дуга под силами магнитного поля смещалась на дугогасительные контакты (специальные «рога»).
