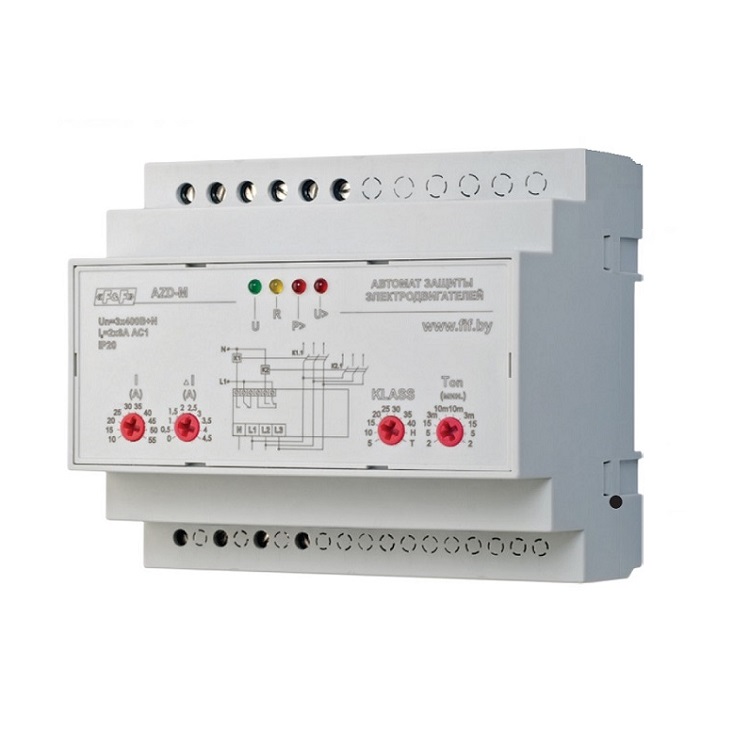

Реле AZD-M предназначено для непрерывного контроля токов в цепях питания 3-х фазных электроустановок (ЭУ) переменного тока промышленной частоты 50 Гц напряжением 3x400/230В+N
(асинхронных электродвигателей, трансформаторов и другого электрооборудования) и защитного отключения нагрузки при возникновении аварийных режимов, с целью повышения надёжности их работы и увеличения срока службы.
Принцип работы
Реле AZD-M осуществляет непрерывный контроль токов в трех фазах обслуживаемой электроустановки и при выявлении аварийных режимов отключает ее. Отключение, с одновременным отображением типа аварии соответствующим ему индикатором, происходит в следующих аварийных ситуациях:
- перегрузка по току недопустимой продолжительности – поломка или заклинивание приводных механизмов, разрушение подшипников и пр.;
- недопустимое снижение нагрузки – поломка приводных механизмов, сухой ход насоса и т.п.;
- при обрыве любой фазы;
- при недопустимой асимметрии токов;
- при работе на пониженном или повышенном напряжении;
- при перегреве ЭУ;
- при недопустимой асимметрии фазных напряжений;
Напряжение питания 3x400/230+N 50 Гц
Габаритные размеры 105x90x65 мм
Монтаж на DIN-рейке 35 мм
Макс. ток контактов реле. 2х8А АС1
Контакт 2Р
Степень защиты IP20
Диапазон контролируемых токов 0.5 - 60 А
Время отключения при перегрузке 0.5 -10 сек
Задержка повторного включения нагрузки 2 сек - 10 мин
Максимальный ток катушки контактора 2 А
Асимметрия напряжения 30 - 80 В
Асимметрия фазных токов Не более 30%
Задержка отключения при обрыве фазы 1 сек.
Максимальный диаметр провода при использовании внутренних трансформаторов тока 12 мм
Время срабатывания при обрыве одной из фаз ( не более ) 1 сек.
