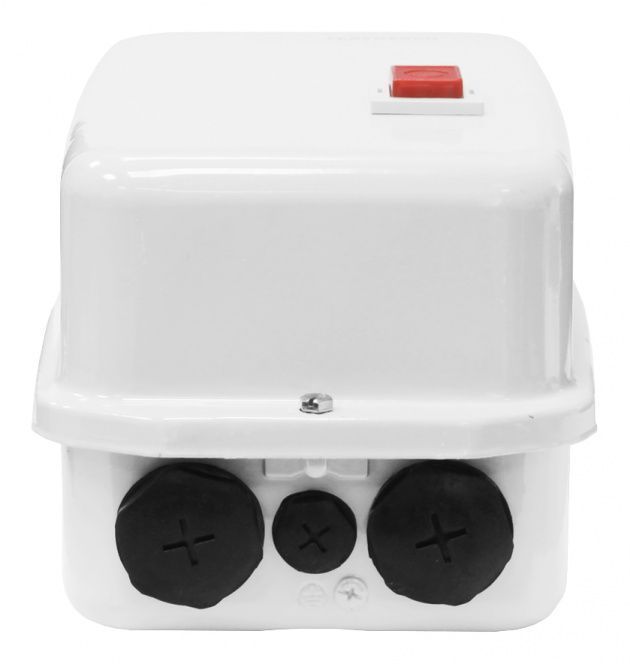

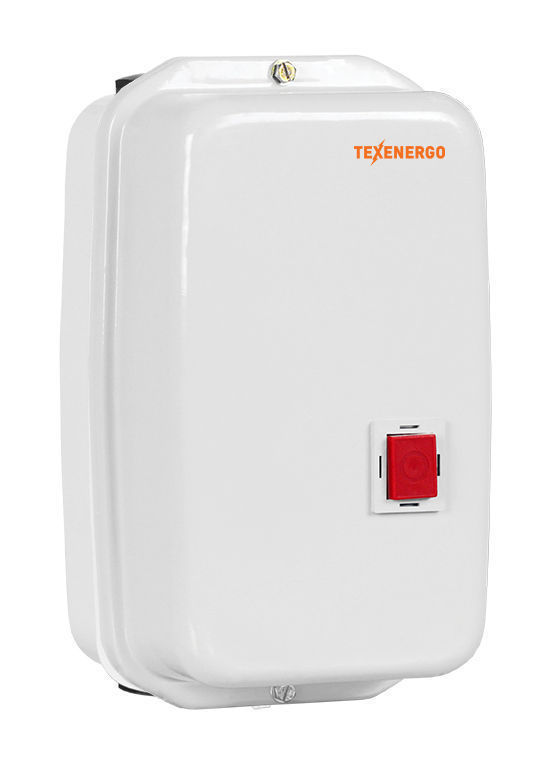

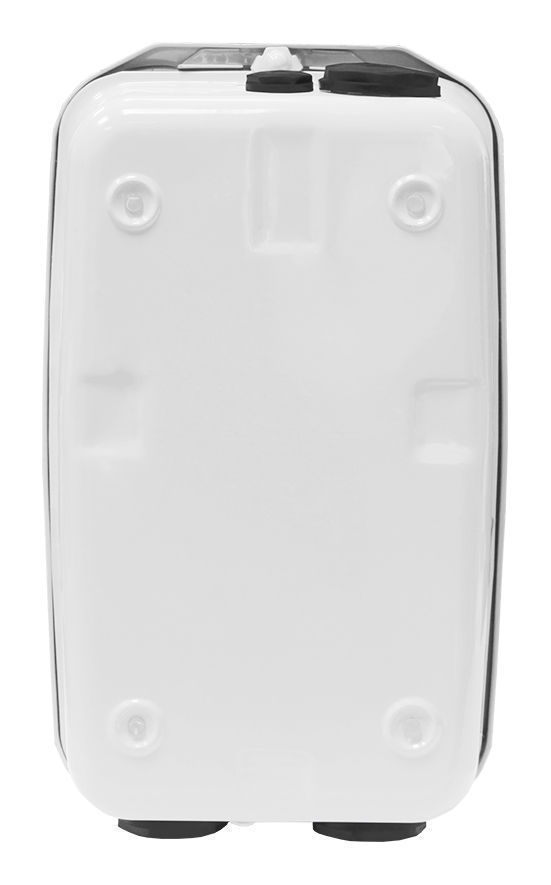

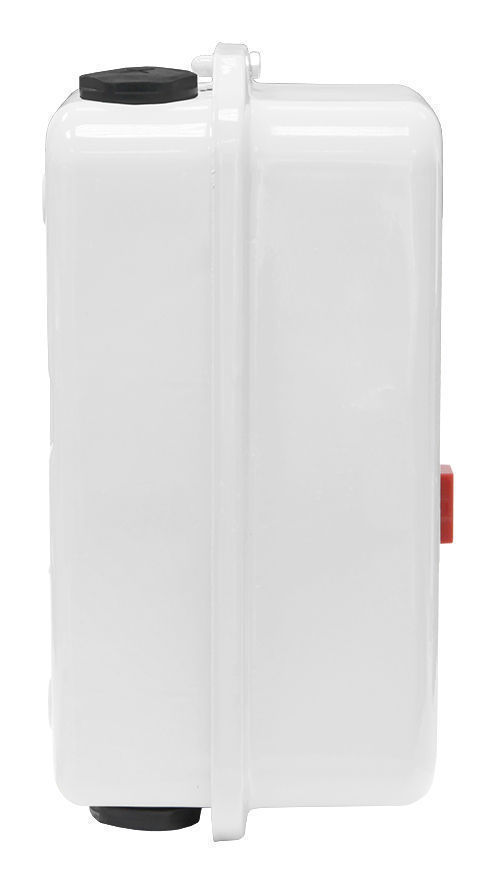

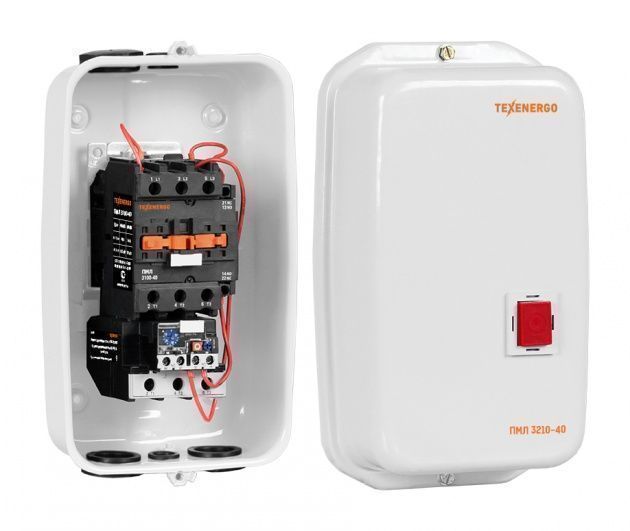

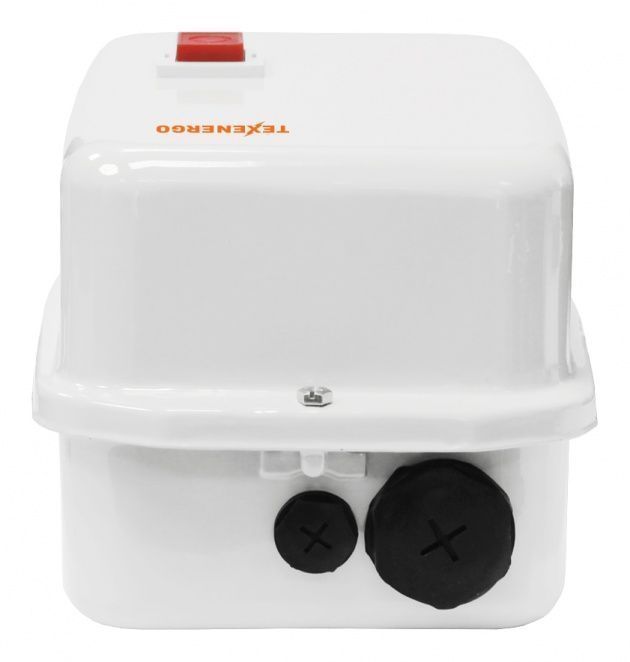

Пускатель магнитный ПМЛ 5210 24В 95А 1з+1р У2 Б РТЛ 2065-М2 (80-93А) Теxenergo

Референс:

te00444215

Артикул:

PM2L95BB65

Рейтинг:

Высокая надежность - гарантия лучшей цены!

Пускатель магнитный ПМЛ 5210 24В 95А 1з+1р У2 Б РТЛ 2065-М2 (80-93А) Теxenergo

6 496.44a

В корзину

Под заказ

Варианты доставки:

Расчет стоимости доставки

Условия доставки

Условиях самовывоза

Описание

Сертификаты

Публикации

Электромагнитные пускатели ПМЛ 1100, ПМЛ 2100, ПМЛ 3100, ПМЛ 4100 (магнитные пускатели ПМЛ, контакторы ПМЛ) предназначены для пуска и останова асинхронных двигателей с короткозамкнутым ротором. Применяются в конвейерах, станках, компрессорах, насосах, лифтах, эскалаторах, тепловых пушках, системах управления отоплением, вентиляцией и кондиционированием и т.д., системах автоматического ввода резерва, а также для коммутации осветительных сетей. При наличии теплового реле, пускатель осуществляет защиту управляемого электродвигателя от перегрузок и от токов, возникающих при обрыве одной из фаз

Принцип действия:
При подаче номинального напряжения на катушку она втягивает сердечник, и этим замыкает группу силовых и вспомогательных контактов. При достижении напряжения ниже порогового уровня на отпускание контакты размыкаются.

Ассортимент аксессуаров для расширения функциональных возможностей пускателей ПМЛ:

Ссылки на аксессуары в нашем каталоге:
- Реле электротепловые серии РТЛ ;
- Приставки выдержки времени серии ПВЛ;
- Приставки контактные серии ПКЛ;
- Механизмы блокировки;

Технические характеристики:

Тип	Ном. ток In, А	Мощность э/д, АС-3, кВт
Тип	Ном. ток In, А	220 В	380 В	660 В
ПМЛ 110Х-09	9	2,2	4	5,5
ПМЛ 110Х-12	12	3	5,5	7,5
ПМЛ 210Х-18	18	4	7,5	9
ПМЛ 210Х-25	25	5,5	11	15
ПМЛ 310Х-32	32	7,5	15	18,5
ПМЛ 3100-40	40	11	18,5	30
ПМЛ 4100-50	50	15	22	33
ПМЛ 4100-65	65	18,5	30	37
ПМЛ 5100-80	80	22	37	45
ПМЛ 5100-95	95	25	45	45

Скачать структуру условного обозначения и расширенную таблицу технических характеристик электромагнитных пускателей ПМЛ в формате .PDF

Преимущества:
- Компактная конструкция, занимающая мало места, но обеспечивающая управление большими мощностями.
- Удобство для проведения профилактики и ремонта без отсоединения проводников.
Широкая номенклатура катушек управления на разные напряжения;
- Наличие дополнительных аксессуаров для расширения функциональных возможностей контакторов в эксплуатации.
- Возможность создания реверсивного исполнения.
- Возможность обеспечения защиты от перегрузки управляемого объекта с помощью электротеплового реле (пускатель магнитный), в том числе, в отдельной герметичной оболочке.
- Поставка в индивидуальной и групповой упаковке.

Электрические схемы подключения нереверсивных пускателей ПМЛ без теплового реле и с тепловым реле и кнопкой соответственно:

Нормально замкнутый или нормально разомкнутый контакт: в чем разница: 1з = 1 замыкающий = 1 разомкнутый = 1 н.о. = 1 NO 1р = 1 размыкающий = 1 замкнутый = 1 н.з. = 1 NC Под понятием «разомкнутый» контакт подразумевается «нормально разомкнутый», такой контакт при подаче напряжения замыкает цепь, т.е. он - «замыкающий». И наоборот – «замкнутый» контакт подразумевает «нормально замкнутый», такой контакт при подаче напряжения размыкает цепь, т.е. он – «размыкающий»

Внимание: характеристики товара, комплект поставки и внешний вид могут быть изменены производителем без предварительного уведомления. Указанная информация не является публичной офертой.
