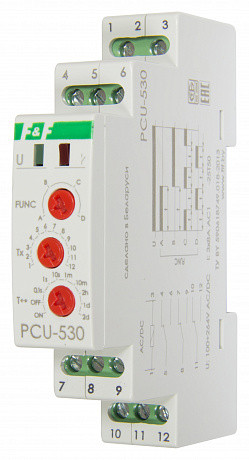

Многофункциональное реле времени PCU-530 предназначено для включения/выключения потребителей в системах промышленной и бытовой автоматики: в вентиляционных, отопительных, осветительных и т .п. на заданный отрезок времени.
Функции:
Включение нагрузки на время t (A):
После подачи напряжения питания контакты переключаются в положение 5-6, 8-9, 11-12, по истечении установленного времени t контакты возвращаются в положения 4-5, 7-8, 10-11.
Задержка включения (В):
После подачи напряжения питания контакты исполнительного реле остаются в положениях 4-5, 7-8 и 10-11 и начинается отсчет времени работы t, по истечении которого контакты переключаются в положение 5-6, 8-9 и 11-12 и в таком положении остаются до отключения питания.
Циклическая работа с задержкой выключения (С):
После подачи напряжения питания контакты переключаются в положение 5-6, 8-9, 11-12, по истечении установленного времени t контакты возвращаются в положения 4-5, 7-8, 10-11 на время t, после чего циклы повторяются до отключения питания.
Циклическая работа с задержкой включения (D):
Работа начинается с задержки включения реле на время t, затем циклическая работа происходит аналогично функции С. При включенном напряжении питания установка переключателя в положение «ON» приводит к включению реле - контакты в позиции 5-6, 8-9, 11-12, в положение «OFF» - к отключению реле - контакты в позиции 4-5, 7-8 и 10-11
Характеристики
Напряжение питания: 110-240V AC
Коммутируемый ток(A): 3х8
Количество и тип контактов: 3P
Гарантия 12 месяцев
Производитель Евроавтоматика
Диапазон рабочих температур(С°): -25...+50
Способ монтажа: На Din-рейку
Внимание: характеристики товара, комплект поставки и
внешний вид могут быть изменены производителем без предварительного уведомления.
Указанная информация не является публичной офертой.
