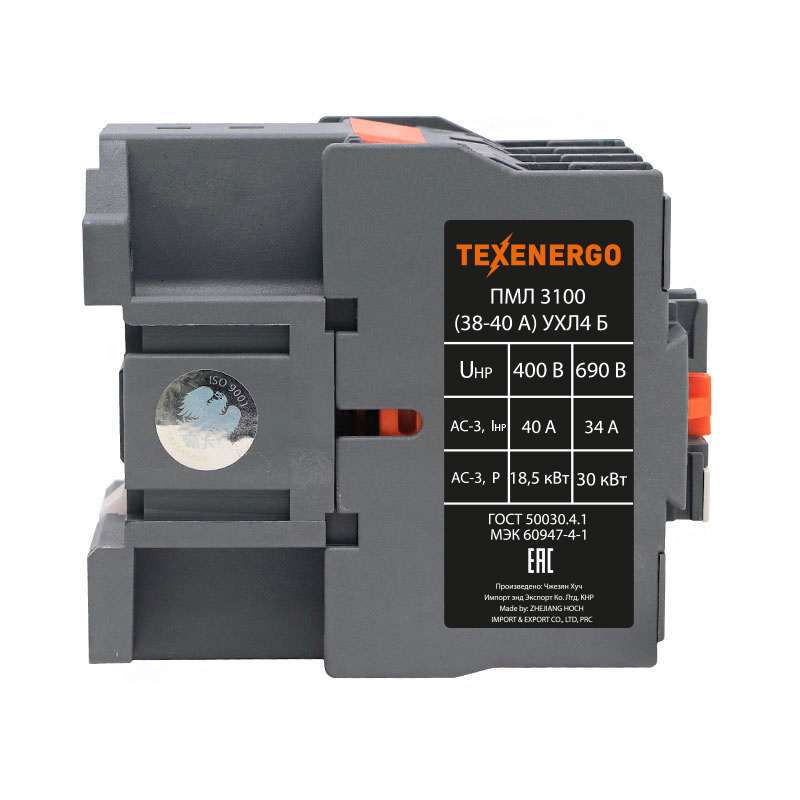

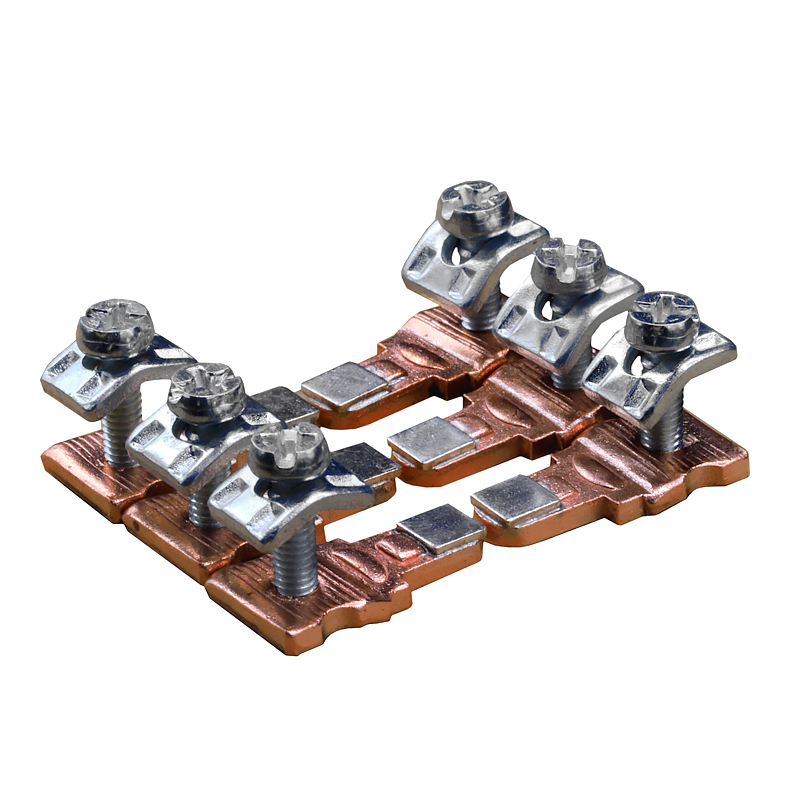

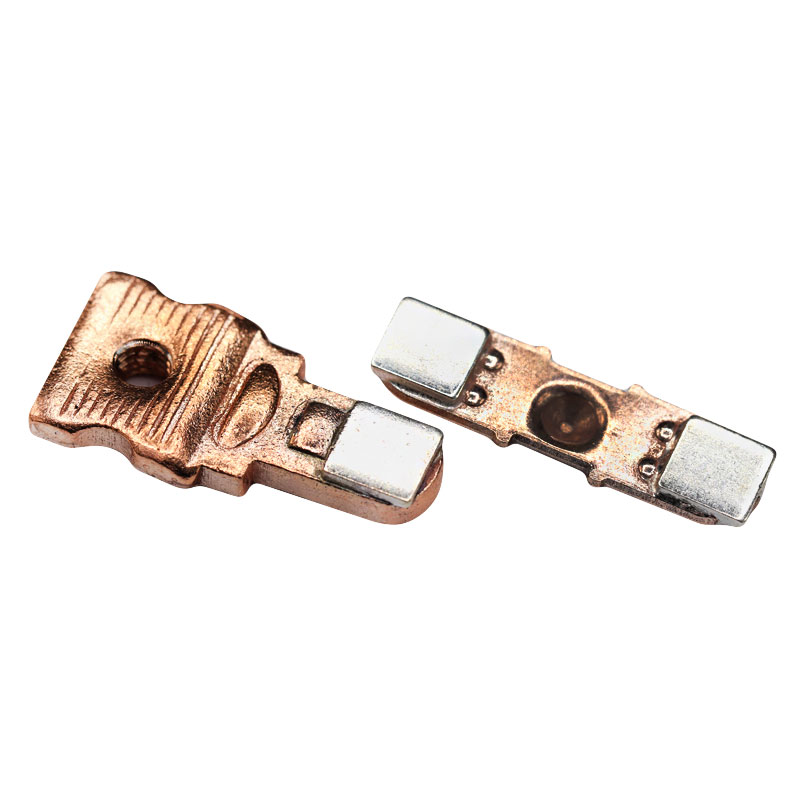

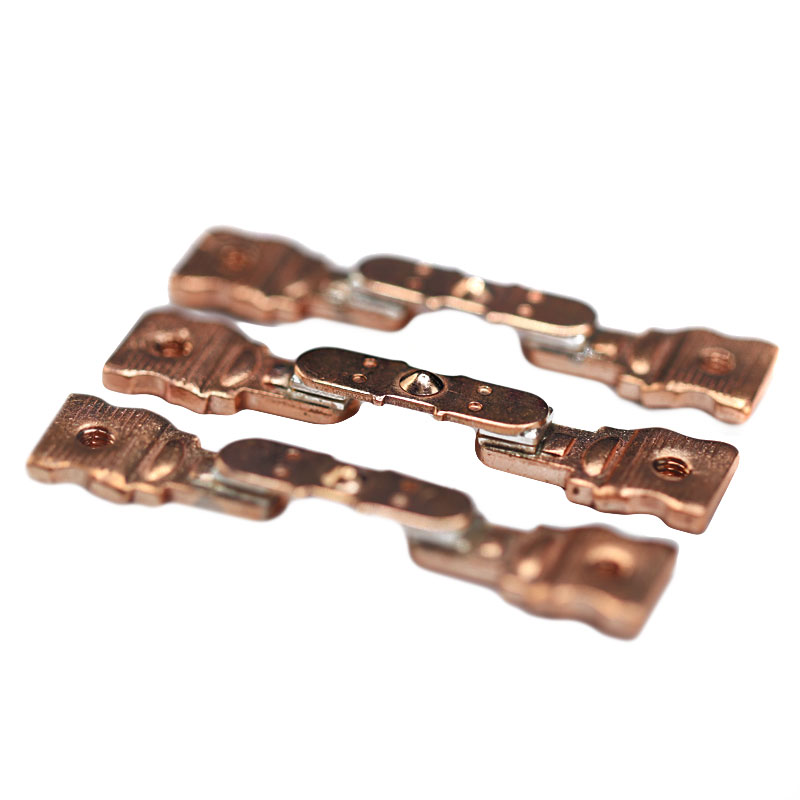

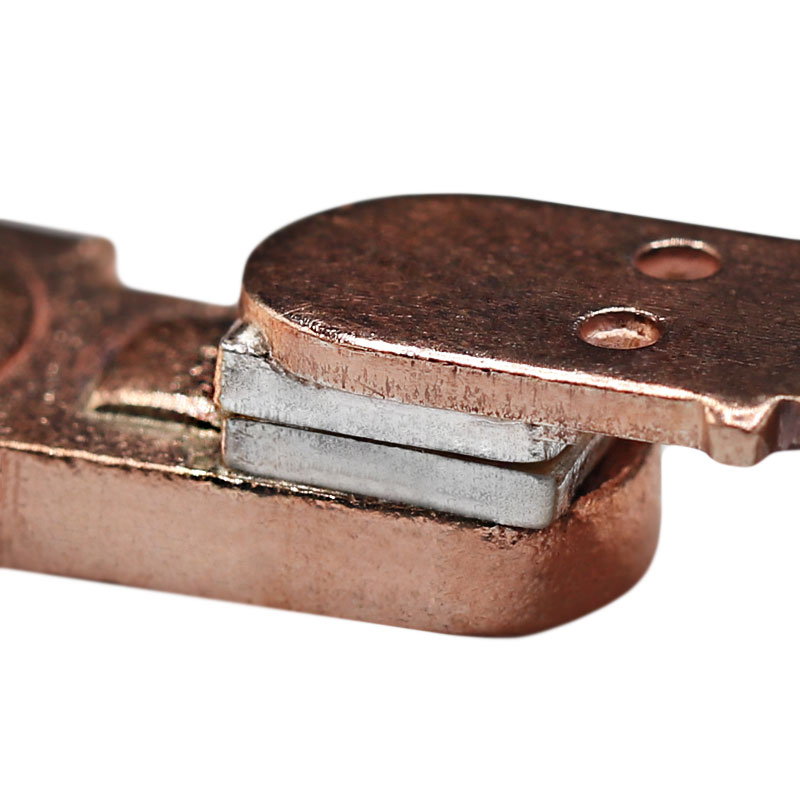

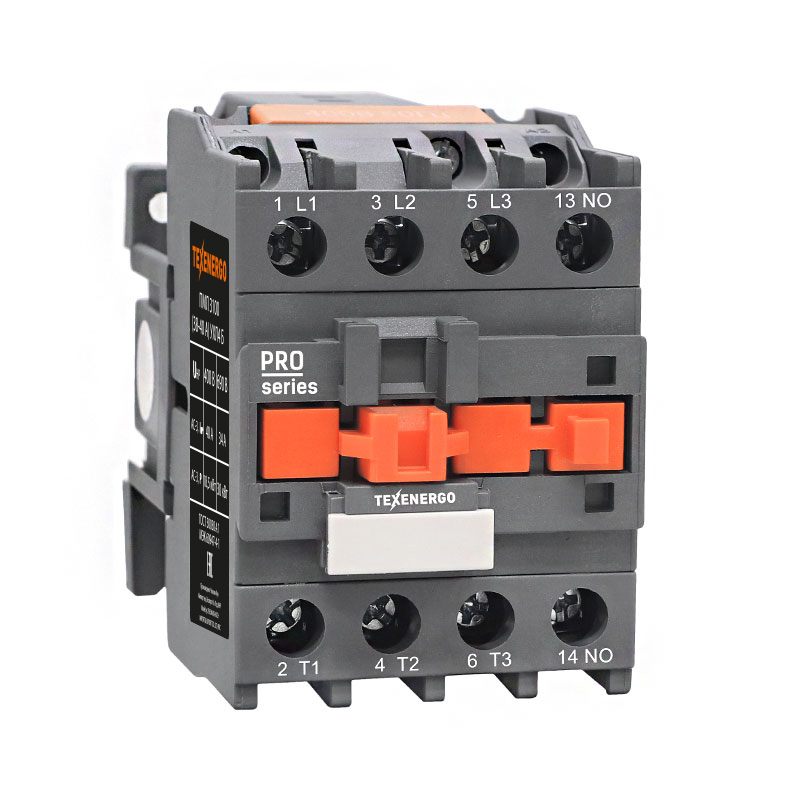

НОВИНКА! Разработка МФК "ТЕХЭНЕРГО" 2021 года. Только у нас! Малогабаритный пускатель на 38-40А с использованием новых технологий и материалов. Контактная система обладает повышенным коммутационным ресурсом и изготовлена из элетротехнической меди класса М1, силовые контакты из технического серебра повышенной чистоты. Уникальная формы контактов и токоведущих частей специально разработана для пускателя уменьшенных размеров с сохранением и обеспечением всех технических характеристик и всех нормативных требований. Уникальное решение для контакторов на токи 40А позволяет использовать пускатель в компактных устройствах с ограниченным местом для монтажа. Повышенная надежность. Европейский уровень аппарата за минимальную цену!
К данным пускателям подходят следующие виды реле:
РТЛ 1001-М2 по РТЛ 2053-М2
Электромагнитные пускатели ПМЛ 1100, ПМЛ 2100, ПМЛ 3100, ПМЛ 4100 (магнитные пускатели ПМЛ, контакторы ПМЛ) предназначены для пуска и останова асинхронных двигателей с короткозамкнутым ротором. Применяются в конвейерах, станках, компрессорах, насосах, лифтах, эскалаторах, тепловых пушках, системах управления отоплением, вентиляцией и кондиционированием и т.д., системах автоматического ввода резерва, а также для коммутации осветительных сетей. При наличии теплового реле, пускатель осуществляет защиту управляемого электродвигателя от перегрузок и от токов, возникающих при обрыве одной из фаз
Принцип действия:
При подаче номинального напряжения на катушку она втягивает сердечник, и этим замыкает группу силовых и вспомогательных контактов. При достижении напряжения ниже порогового уровня на отпускание контакты размыкаются.
Ассортимент аксессуаров для расширения функциональных возможностей пускателей ПМЛ:
|
Тип |
Ном. ток In, А |
Мощность э/д, АС-3, кВт | ||
| 220 В | 380 В | 660 В | ||
|
ПМЛ 110Х-09 |
9 |
2,2 |
4 |
5,5 |
| ПМЛ 110Х-12 | 12 |
3 |
5,5 |
7,5 |
| ПМЛ 210Х-18 | 18 |
4 |
7,5 |
9 |
| ПМЛ 210Х-25 | 25 |
5,5 |
11 |
15 |
| ПМЛ 310Х-32 | 32 |
7,5 |
15 |
18,5 |
| ПМЛ 3100-40 | 40 |
11 |
18,5 |
30 |
| ПМЛ 4100-50 | 50 |
15 |
22 |
33 |
| ПМЛ 4100-65 | 65 |
18,5 |
30 |
37 |
| ПМЛ 5100-80 | 80 |
22 |
37 |
45 |
| ПМЛ 5100-95 | 95 |
25 |
45 |
45 |
Преимущества:
- Компактная конструкция, занимающая мало места, но обеспечивающая управление большими мощностями.
- Удобство для проведения профилактики и ремонта без отсоединения проводников.
Широкая номенклатура катушек управления на разные напряжения;
- Наличие дополнительных аксессуаров для расширения функциональных возможностей контакторов в эксплуатации.
- Возможность создания реверсивного исполнения.
- Возможность обеспечения защиты от перегрузки управляемого объекта с помощью электротеплового реле (пускатель магнитный), в том числе, в отдельной герметичной оболочке.
- Поставка в индивидуальной и групповой упаковке.
Электрические схемы подключения нереверсивных пускателей ПМЛ без теплового реле и с тепловым реле и кнопкой соответственно:
Внимание: характеристики товара, комплект поставки и внешний вид могут быть изменены производителем без предварительного уведомления. Указанная информация не является публичной офертой.
Скачать структуру условного обозначения и расширенную таблицу технических характеристик электромагнитных пускателей ПМЛ в формате .PDF
