Тип
|
КОНТАКТОР КТПВ624
|
|
Тип контактора
|
Электромагнитный переменного тока
|
|
Количество полюсов
|
2 полюса
|
|
Число полюсов
|
2
|
|
Исполнение изделий
|
-
|
|
Исполнение контактора
|
Нереверсивный
|
|
Климатическое исполнение и категория размещения
|
У3
|
|
Коммутационная износостойкость, тыс.ед
|
200 тыс.ед.
|
|
Механическая износостойкость, тыс.ед
|
3000 тыс.ед.
|
|
Номинальный ток главной цепи, А
|
250 А
|
|
Номинальный ток главных (замыкающих) контактов, А
|
250 А
|
|
Номинальный ток главных (размыкающих) контактов, А
|
-
|
|
Номинальное напряжение (AC), В
|
380 В
|
|
Номинальное напряжение (DC), В
|
-
|
|
Номинальное напряжение цепи управления (AC), В
|
-
|
|
Номинальное напряжение цепи управления (DC), В
|
220 В
|
|
Количество вспомогательных контактов
|
4 всп.контакт
|
|
Число контактов (вспомогательных)
|
2"З"+2"Р"
|
|
Число контактов (главных)
|
2"З"
|
|
Присоединение
|
З.П.
|
|
Размеры, мм (ШхВхГ)
|
245Х425Х280
|
|
Вес, г
|
29000
|
|
Артикул
|
136240220 01
|
|

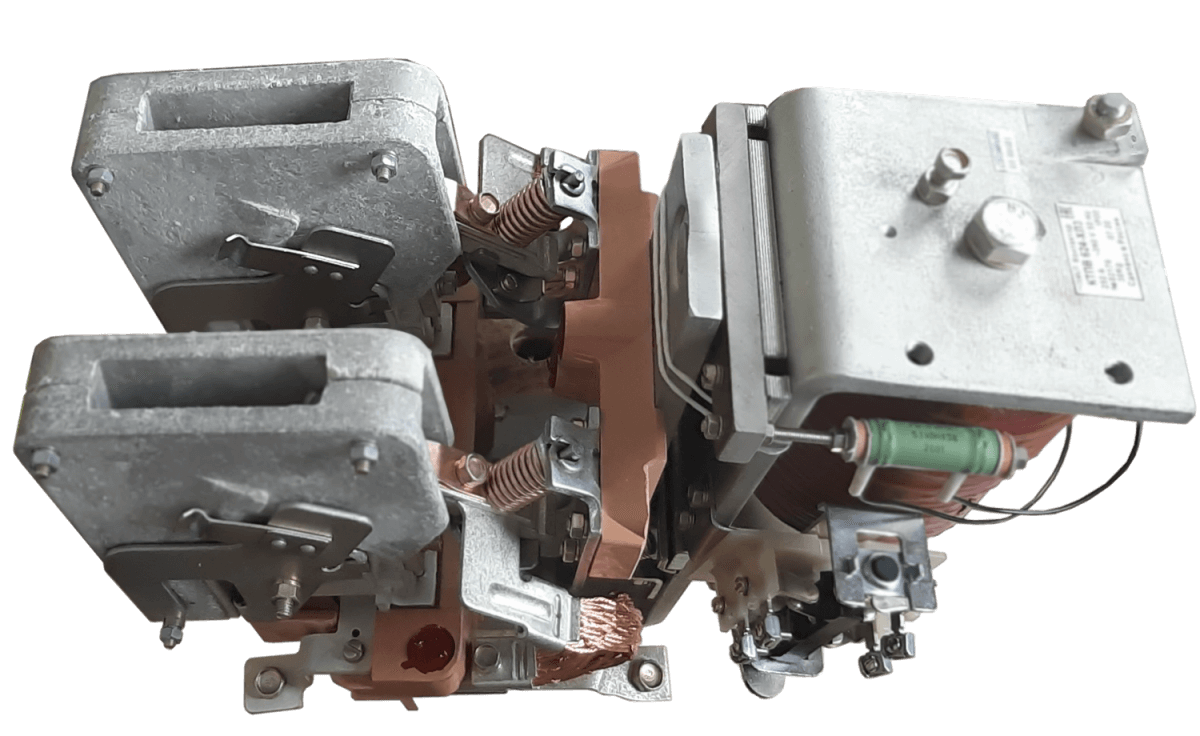

Контактор КТПВ 624 У3 Uн ~380В Iн -250А Uупр -220В вк 2з 2р з.п. арт. 136240220 01, также, как и другие контакторы серии КТПВ600 предназначены для включения и отключения
электрических цепей в стационарных установках.
Номинальное напряжение втягивающей катушки 220В. Контактор КТПВ624 изготовляется с 2'З'+2'Р' блок - контактами. Конструкция блок-контактов, примененных на контакторах, позволяет
при монтаже или в условиях эксплуатации производить пересборку элементов за счет изменения
положения размыкающих и замыкающих контактов в пределах указанного количества, при этом
число размыкающих контактов должно быть не более 2-х от общего числа
контактов вспомогательной цепи.
Два однотипных контактора Aс серии КТПВ600, установленные рядом, можно механически блокировать. При этом правый контактор, к которому с левой стороны крепится механическая
блокировка, допускает установку блок-контактов только с правой стороны.
Масса контактора КТПВ 624 У3 Uн ~380В Iн -250А Uупр -220В вк 2з 2р з.п. - 29 килограмм. Контакторы изготавливаются без плит и допускают установку как на изоляционных или металлических заземленных плитах, так и на рейках.
|
|
