Назначение

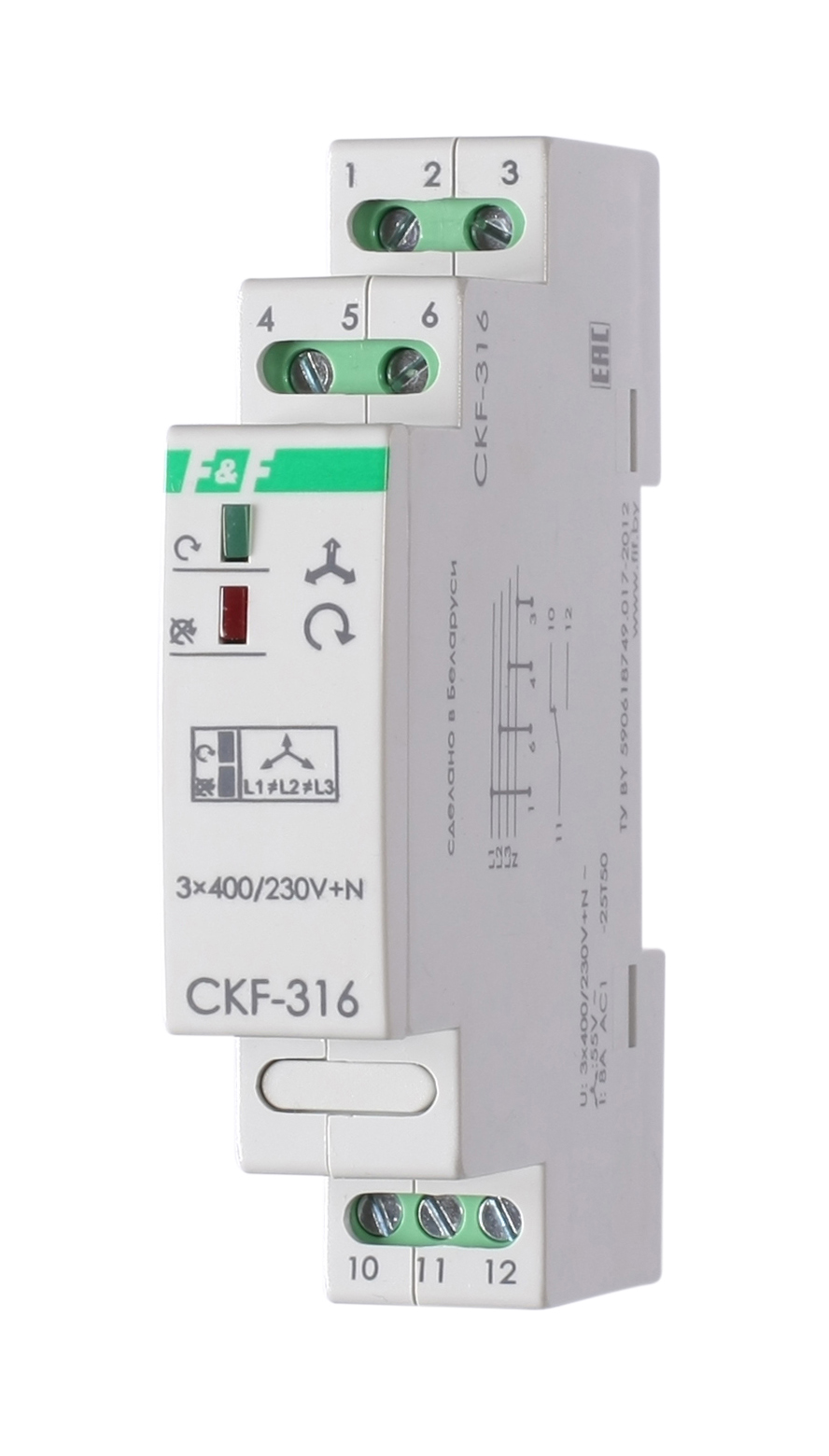

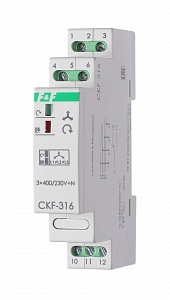

Реле контроля фаз CKF-316 предназначено для защиты электродвигателей и электроустановок, подключенных к трёхфазной сети, в случаях:
- отсутствия напряжения хотя бы в одной из фаз;
- асимметрии напряжения;
- повышения напряжения более 280 В;
- снижения напряжения менее 150 В;
- нарушения чередования фаз;
- обрыва нулевого провода.
Область применения
Применяется для защиты электродвигателей и электроустановок, питаемых от трехфазной сети.
Особенности
1.Контроль наличия фаз.
2.Контроль асимметрии между фазами.
3.Контроль верхнего значения напряжения.
4.Контроль нижнего значения напряжения.
5.Контроль чередования фаз.
6.Контроль обрыва нулевого провода.
Реле измеряет истинное среднеквадратичное значение напряжение (TrueRMS), даже в случае искаженного напряжения питания.
Принцип работы
Если напряжение в пределах нормы, контакты 11-12 замыкаются, горит зеленый светодиод на панели управления и нагрузка подключается к сети питания. В случае повышения напряжения более 280 В, снижения менее 150 В или асимметрии напряжений выше заданного значения контакты реле размыкаются и контактор отключается. Задержка отключения при асимметрии составляет 5 с, при повышении напряжения выше 280 В или снижении ниже 150 В – 1 с. Во время отсчета выдержки времени зеленый светодиод мигает. Включение происходит автоматически после восстановления сетевого напряжения питания с задержкой 5 с.
