Разъемы (соединители штыревые (штекерные) четырех контактные) ШК, ШЩ 4х15, 4х25, 4х32, 4х60, 4х100 А предназначенные для соединения отдельных участков гибкого силового четырех жильного кабеля между собой, а также с передвижными и стационарными источниками и приемниками электроэнергии в цепях постоянного и переменного токов частотой 60Гц при напряжении до 400В (амплитудное значение).
Соединители (разъёмы питания) предназначены для объемного монтажа (распайка разъёмов) , подсоединение жил кабеля к контактам производится с помощью винтов.
Фиксация сочлененного положения вилки кабельной с розеткой кабельной ШК-ШК 4х15А, 4х25, 4х32А производится с помощью ручек-скобок и специальных выступов, расположенных на корпусах.
Фиксация щитового и кабельного (разъёмов) соединителей ШЩ-ШК 4х25, 4х60, 4х100А, а также кабельных вилки и розетки ШК-ШК 4х60, 4х100А обеспечивает крышка.
Покрытие контактов: никелированное.
Покрытие корпуса: порошковая краска, черный цвет.
Область применения:
Разъемы ШЩ, ШК применяются в нефтедобыче на станциях управления (БМС-1, СУР-21УМ-3, СУУ-**-01, ШГС 5805, АЛСУ, Ангара, МИР, Сигнал, Омь, СУЭРС, шкаф ПРС, БУС-4, АСУС) и в передвижных энергоустановках (автофургон, вагон-дома, бытовки, мобильные здания) , в металлургии, на железнодорожном транспорте для подключения пековых вагонов и цистерн перевозки серы, на речном транспорте для запитки судов от береговых источников электроэнергии, в авиации на аэродромном оборудовании, в строительстве для подключения передвижных подъемных электрокранов и другого мобильного энергоемкого оборудования.
Соединители изготавливаются для наружного монтажа в климатических исполнении УХЛ в соответствии с ТУ 3424-001-58960963-2007 и взаимосочленяемы с соединителями типов СШК8, СШЩ8 (АШДК 434410.078ТУ) и ШК, ШЩ (ОДК.566.000 ТУ, ОСТ В 0121-910 ТУ, ТУ 3424-001-25362000-2000).

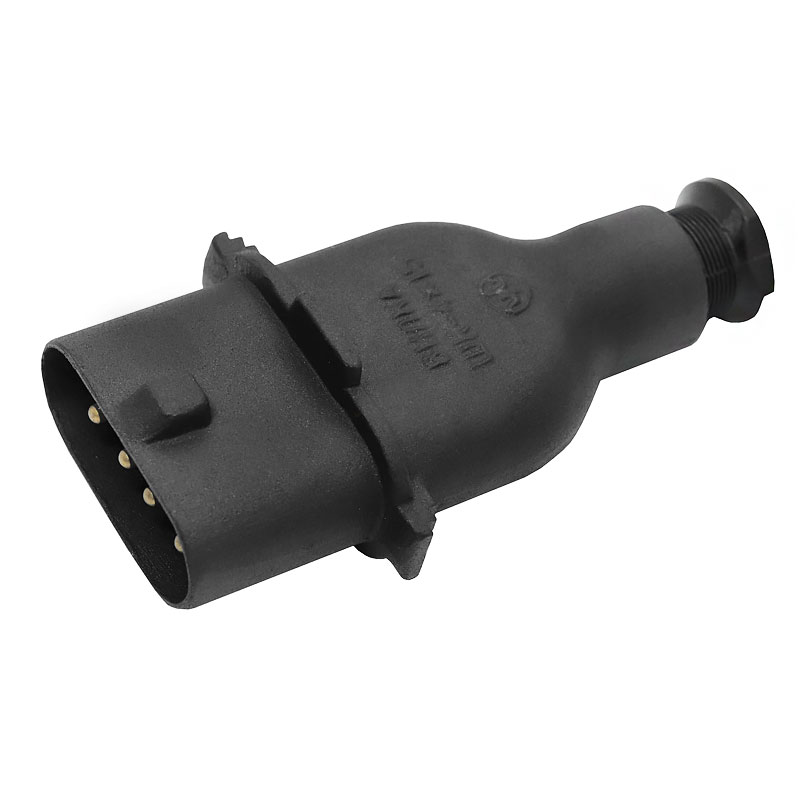

| Тип соединителя | Вилка |
| Исполнение | кабельное |
| Материал изолятора | Керамика |
| Ток | 15 А |
| Сопротивление на контактах, не более | 0,005 Ом |
| Степень защиты | IP54 |
| Сопротивление изоляции, не менее | 5 МОм |
| Рабочая температура воздуха | -50° - +50 °С |
| Относительная влажность воздуха до | 98 % |
| Масса | 0.61 кг |
| Сочленение со следующими продуктами | Розетка кабельная ШК 4х15 5ДК 573029 Розетка щитовая ШЩ 4х15 5ДК 573034 |
| Число контактов | 4 |
| Номинальное напряжение | 380-440 В |
| Частота тока | 50 Гц |
Внимание: характеристики товара, комплект поставки и внешний вид могут быть изменены производителем без предварительного уведомления. Указанная информация не является публичной офертой.
