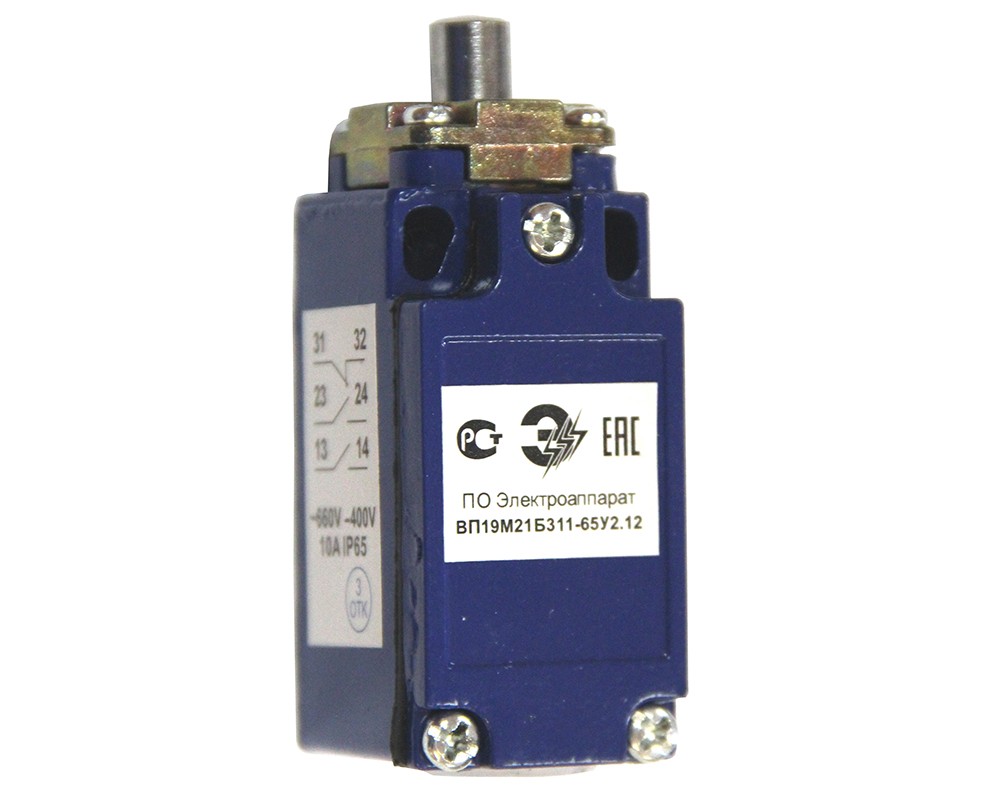

Выключатели путевые ВП19 предназначены для коммутации электрических цепей управления переменного тока напряжением до 660В частотой 50Гц и постоянного тока напряжением до 400В под воздействием управляющих упоров в определенных точках пути контролируемого объекта
- Количество полюсов: 3
- Контактная группа: 2НО+1НЗ
- Тип привода: толкатель
- Материал корпуса: силумин
- Степень защиты: IP65
- Габаритные размеры: 78х30х34 мм
- Номинальный коммутируемый ток — 10А (АС11, 220В)
- Номинальное рабочее напряжение: до 660В переменного тока частотой 50Гц, до 400В постоянного тока
- Тип переключающего устройства: прямого действия
- Климатическое исполнение: У2, Т2
Классификация
Выключатели классифицируются по: группам коммутационной износостойкости, количеству полюсов, виду привода, способу крепления, степени защиты, климатическому исполнению и категории размещения, порядку замыкания контактов, комбинации замыкающих и размыкающих контактов.
Технические характеристики:
- Номинальный коммутируемый ток –10А (АС11, 220В);
- Номинальное рабочее напряжение: до 660В переменного тока, до 440В постоянного тока;
- Минимальное напряжение, при котором могут работать выключатели на переменном и постоянном токе – 12В;
- Усилие срабатывания – не более 40Н;
- Материал корпуса – силумин;
- Вид переключающего устройства – мгновенного действия;
- прямой рабочий ход, не менее: 4мм для привода - толкатель; 40º для привода – рычаг;
- полный ход, не более: 10,5мм для привода - толкатель; 90º для привода –рычаг;
- Механическая износостойкость, циклов ВО, не менее: 20 000 000;
- Коммутационная износостойкость, при скорости перемещения управляющего упора 0,05м/с, при частоте включений 1200 циклов ВО в час и продолжительности включений (ПВ=40-60%), не менее:
на переменном токе: 2 000 000;
на постоянном токе: 2 000 000;
- Ввод внешних проводов через гермоввод (сальник MG20х1,5).
- Каждый зажим допускает присоединение медных проводников сечением до 2х1,5 мм2 или один до 4 мм2.
- Климатическое исполнение и категория размещения –У2.
