Полимерный опорный изолятор ИОРП
Опорный ребристый полимерный изолятор ИОРП – 10, предназначен для изоляции и крепления токоведущих частей в электрических аппаратах, комплектных распределительных устройствах, токопроводах, распределительных устройствах подстанций переменного тока частотой 50 Гц напряжением до 10 кВ
Расшифровка условного обозначения изолятора ИОРП – 10 - 01АС УХЛ 2:
«И» – изолятор;
«О» – опорный;
«Р» – ребристый;
«П» – полимерный;
«10» – номинальное напряжение, кВ (класс напряжения);
01(02,03 и т.д.) – порядковый номер;
А – D1 – армировано; С - резьба L2 начинается сразу;
УХЛ 2 – климатическое исполнение и категория размещения по ГОСТ 15150.
Изоляторы ИОРП соответствуют ТУ 3494 – 00482442590 – 2008
Преимущества изоляторов ИОРП:
- Небольшая масса – до 0, 340 кг,
- Повышенная надежность (согласно протоколам испытаний),
- Не имеет потерь при транспортировке, монтаже и эксплуатации за счет стойкости к ударам,
- Минимальные транспортные расходы на любые расстояния.

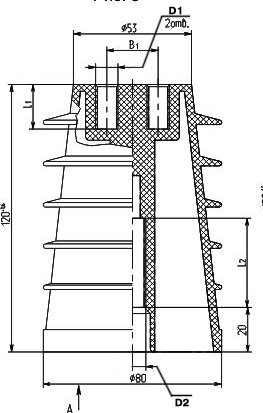

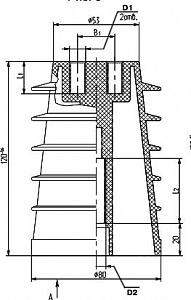

Технические характеристики изоляторов ИОРП 10
|
Тип |
Рис. |
H, мм |
Длина пути утечки, мм |
D1, мм |
D2, мм |
D3, мм |
L1, мм |
L2, мм |
L3, мм |
B1, мм |
Фарфоровый аналог |
|
ИОРП-10-00 |
Рис.5 |
120 |
183 |
2*М8 |
М12 |
|
20 |
40 |
- |
18 |
ИОР-10-3,75 У3 ИО-10-3,75 II У3 И 4-80 I УХЛ Т2 |
|
ИОРП-10-00А |
Рис.1 |
120 |
183 |
2*М8 |
М12 |
|
12 |
40 |
- |
18 |
ИОР-10-3,75 У3 ИО-10-3,75 II У3 И 4-80 I УХЛ Т2 |
|
ИОРП-10-01 |
Рис.5 |
120 |
183 |
2*М10 |
М16 |
|
20 |
40 |
- |
23 |
ИО-10-7,5 II У3 ИОР-10-7,5 II УХЛ2 |
|
ИОРП-10-01А |
Рис.1 |
120 |
183 |
2*М10 |
М16 |
|
16 |
40 |
- |
23 |
ИО-10-7,5 II У3 ИОР-10-7,5 II УХЛ2 |
|
ИОРП-10-02 |
Рис.5 |
120 |
183 |
2*М10 |
М10 |
|
20 |
40 |
- |
23 |
|
|
ИОРП-10-02А |
Рис.1 |
120 |
183 |
2*М10 |
М10 |
|
16 |
40 |
- |
23 |
|
|
ИОРП-10-03 |
Рис.6 |
120 |
183 |
М16 |
М16 |
|
20 |
40 |
- |
- |
ИОР-10-7,5 I УХЛ2 |
|
ИОРП-10-03А |
Рис.2 |
120 |
183 |
М16 |
М16 |
|
20 |
40 |
- |
- |
ИОР-10-7,5 I УХЛ2 |
|
ИОРП-10-04 |
Рис.5 |
120 |
183 |
2*М8 |
М16 |
|
20 |
40 |
- |
23 |
|
|
ИОРП-10-04А |
Рис.1 |
120 |
183 |
2*М8 |
М16 |
|
12 |
40 |
- |
23 |
|
|
ИОРП-10-05 |
Рис.5 |
120 |
183 |
2*М8 |
М12 |
|
20 |
40 |
- |
23 |
|
|
ИОРП-10-05А |
Рис.1 |
120 |
183 |
2*М8 |
М12 |
|
12 |
40 |
- |
23 |
|
|
ИОРП-10-06 |
Рис.6 |
120 |
183 |
М8 |
М10 |
|
12 |
40 |
- |
- |
|
|
ИОРП-10-06А |
Рис.2 |
120 |
183 |
М8 |
М10 |
|
12 |
40 |
- |
- |
|
|
ИОРП-10-07 |
Рис.4 |
120 |
183 |
- |
М10 |
М8 |
- |
40 |
15 |
- |
|
|
ИОРП-10-07/1 |
Рис.4 |
120 |
183 |
- |
М12 |
М8 |
- |
40 |
15 |
- |
|
|
ИОРП-10-08 |
Рис.5 |
120 |
183 |
2*М10 |
М12 |
- |
20 |
40 |
- |
23 |
|
|
ИОРП-10-08А |
Рис.1 |
120 |
183 |
2*М10 |
М12 |
- |
16 |
40 |
- |
23 |
|
|
ИОРП-10-09 |
Рис.6 |
120 |
183 |
М8 |
М12 |
- |
20 |
40 |
- |
- |
|
|
ИОРП-10-09А |
Рис.2 |
120 |
183 |
М8 |
М12 |
- |
16 |
40 |
- |
- |
|
|
ИОРП-10-09С |
Рис.7 |
120 |
183 |
М8 |
М12 |
- |
20 |
56 |
- |
- |
|
|
ИОРП-10-09АС |
Рис.3 |
120 |
183 |
М8 |
М12 |
- |
16 |
56 |
- |
- |
|
