Назначение
Посты предназначены для дистанционного управления электроприводами машин и механизмов в стационарных установках и на подвижных средствах наземного, морского транспорта, где они приводятся в действие вручную оператором, а также для сигнализации, связанной с названными электроприводами, либо другими электротехническими устройствами.
Посты предназначены для эксплуатации:
- с маркировкой взрывозащиты РВ ExdI в угольных и сланцевых шахтах, опасных по газу и пыли;
- с маркировкой взрывозащиты 1Ex d e IIC T6 Gb/Ex tb IIICT80°C Db, 2ExedIICT6, 1ExdIIАТ6, 1ExdIIВТ6, 1ExdIIСТ6 – во взрывоопасных зонах производств, средств транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности.
Особенности
Наличие встроенных кабельных вводов обеспечивает удобность подключения.
Грибовидная кнопка «Стоп» имеет механизм фиксации.
Конструкция
Взрывонепроницаемая оболочка постов ПВК-1, 2, 3 изготовлена из алюминиевого сплава и состоит из корпуса и крышки. Внутри оболочки на крышку установлены один, два или три (соответственно для одно-, двух- или трехкнопочных постов) контактных блока, обеспечивающих коммутацию электрических цепей.
Привод кнопки «Стоп» - грибовидный с самофиксацией (либо без самофиксации по спецзаказу), привод «Пуск» - цилиндрический без самофиксации. Основным исполнительным органом постов являются блоки контактные. Блоки по умолчанию имеют один нормально разомкнутый (1НР) и один нормально замкнутый (1НЗ) контакты. Контактные зажимы блоков допускают присоединение двух проводов сечением до 2,5 мм² каждый или одного провода сечением до 4 мм².

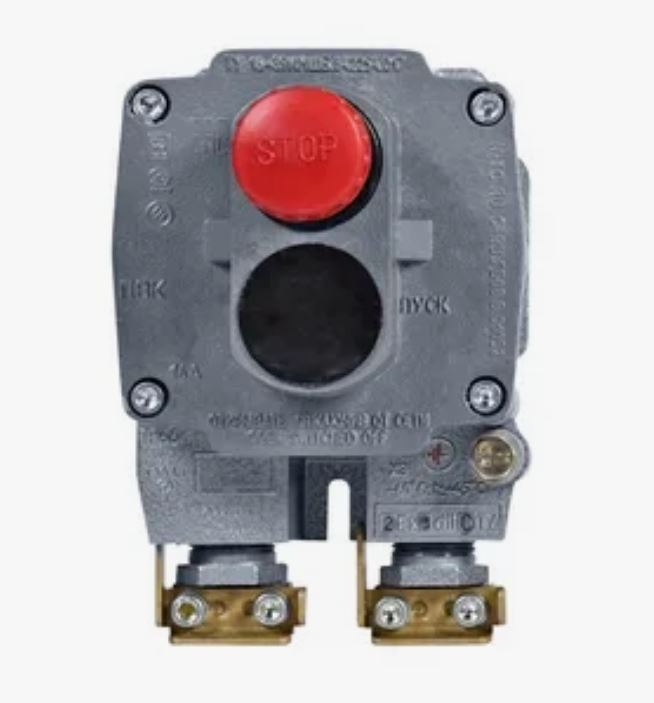

По умолчанию в постах ПВК-1 установлена одна кнопка «Стоп» с самофиксацией красного цвета, в постах ПВК-2 - одна кнопка «Стоп» с самофиксацией красного цвета и одна кнопка «Пуск» чёрного цвета, в постах ПВК-3 - одна кнопка «Стоп» с самофиксацией красного цвета и две кнопки «Пуск» чёрного цвета.
Пост имеет два вводных устройства для обеспечения возможности подведения гибкого или бронированного кабеля диаметром от 8 мм до 14 мм. Посты управления могут комплектоваться по требованию заказчика 1 или 2 вводами других типов, имеющих маркировку взрывозащиты, соответствующую уровню и виду взрывозащиты постов, с возможностью подведения кабеля диаметром до 14 мм.
