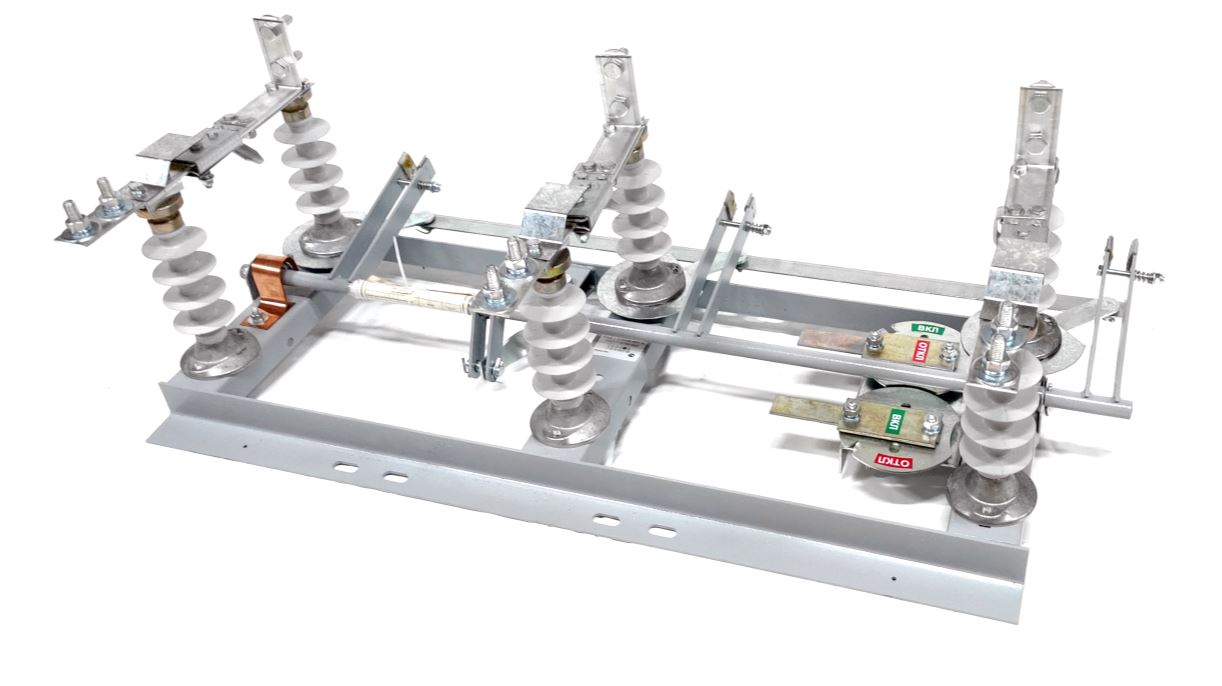

Разъединители наружной установки серии РЛНД на напряжение 10кВ предназначены для включения и отключения под напряжением участков электрической цепи высокого напряжения при отсутствии нагрузочного тока,
а также заземления отключенных участков линий при помощи стационарных заземляющих ножей, при их наличии.
Разъединители изготавливаются в виде трехполюсного или двухполюсного аппарата, каждый полюс которого имеет одну неподвижную и одну подвижную колонки,
с разворотом главных ножей в горизонтальной плоскости.
В разъединителях с гибкой связью, контакт подвижной колонки соединен с контактным выводом посредством гибкой связи.
Для управления разъединителями служит ручной привод типа ПРНЗ-10 УХЛ1 или ПРНЗ.2-10 УХЛ1 (для разъединителя с двумя заземляющими ножами).
Разъединитель состоит из следующих составных частей: рамы, подвижных колонок изоляторов, неподвижных колонок изоляторов, токоведущей системы и
заземляющего контура.
Условное обозначение разъединителей :
Р – разъединитель;
Л – линейный;
Н – наружной установки;
Д – два опорных изолятора на полюс;
1 (2) – количество заземляющих ножей на полюс;
2 – количество полюсов (только для двухполюсного разъединителя);
10 – номинальное напряжение, кВ;
AL- Алюминиевые ножи
II – степень загрязненности для фарфорового изолятора С4-80-II УХЛ1;
VI-степень загрязненности для полимерного изолятора ОСК УХЛ1;
УХЛ1 – вид климатического исполнения и категория размещения
Условное обозначение привода:
П – привод;
Р – ручной;
Н – наружной установки;
З – с приводом для заземляющих ножей;
2– привод для РЛНД с двумя заземляющими ножами;
10 – для управления разъединителем на напряжение 10 кВ;
УХЛ1 – вид климатического исполнения и категория размещения
