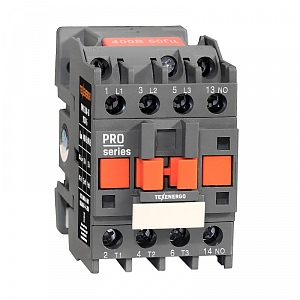

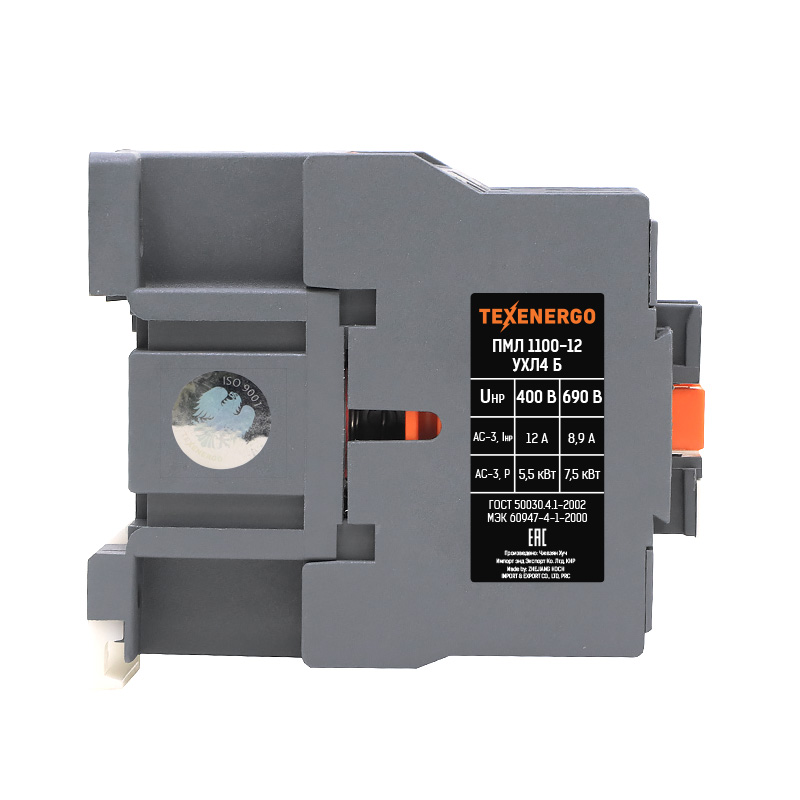

Электромагнитные пускатели ПМЛ 1100, ПМЛ 2100, ПМЛ 3100, ПМЛ 4100 (магнитные пускатели ПМЛ, контакторы ПМЛ) предназначены для пуска и останова асинхронных двигателей с короткозамкнутым ротором. Применяются в конвейерах, станках, компрессорах, насосах, лифтах, эскалаторах, тепловых пушках, системах управления отоплением, вентиляцией и кондиционированием и т.д., системах автоматического ввода резерва, а также для коммутации осветительных сетей. При наличии теплового реле, пускатель осуществляет защиту управляемого электродвигателя от перегрузок и от токов, возникающих при обрыве одной из фаз
Принцип действия:
При подаче номинального напряжения на катушку она втягивает сердечник, и этим замыкает группу силовых и вспомогательных контактов. При достижении напряжения ниже порогового уровня на отпускание контакты размыкаются.
Ассортимент аксессуаров для расширения функциональных возможностей пускателей ПМЛ:
Тип |
Ном. ток In, А |
Мощность э/д, АС-3, кВт | ||
220 В | 380 В | 660 В | ||
ПМЛ 110Х-09 |
9 |
2,2 |
4 |
5,5 |
ПМЛ 110Х-12 | 12 |
3 |
5,5 |
7,5 |
ПМЛ 210Х-18 | 18 |
4 |
7,5 |
9 |
ПМЛ 210Х-25 | 25 |
5,5 |
11 |
15 |
ПМЛ 310Х-32 | 32 |
7,5 |
15 |
18,5 |
ПМЛ 3100-40 | 40 |
11 |
18,5 |
30 |
ПМЛ 4100-50 | 50 |
15 |
22 |
33 |
ПМЛ 4100-65 | 65 |
18,5 |
30 |
37 |
ПМЛ 5100-80 | 80 |
22 |
37 |
45 |
ПМЛ 5100-95 | 95 |
25 |
45 |
45 |
Преимущества:
- Компактная конструкция, занимающая мало места, но обеспечивающая управление большими мощностями.
- Удобство для проведения профилактики и ремонта без отсоединения проводников.
Широкая номенклатура катушек управления на разные напряжения;
- Наличие дополнительных аксессуаров для расширения функциональных возможностей контакторов в эксплуатации.
- Возможность создания реверсивного исполнения.
- Возможность обеспечения защиты от перегрузки управляемого объекта с помощью электротеплового реле (пускатель магнитный), в том числе, в отдельной герметичной оболочке.
- Поставка в индивидуальной и групповой упаковке.

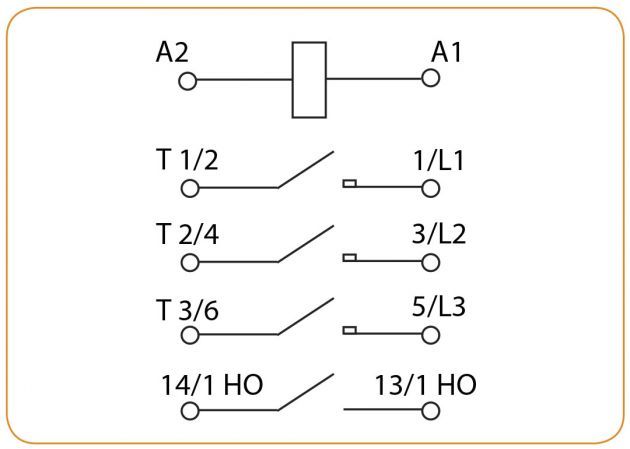

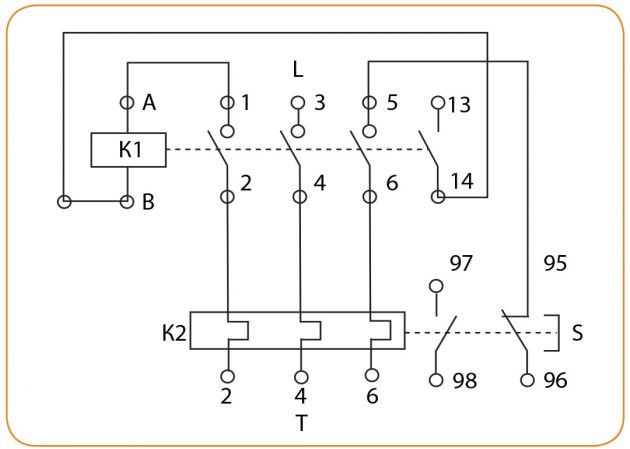

Электрические схемы подключения нереверсивных пускателей ПМЛ без теплового реле и с тепловым реле и кнопкой соответственно:
